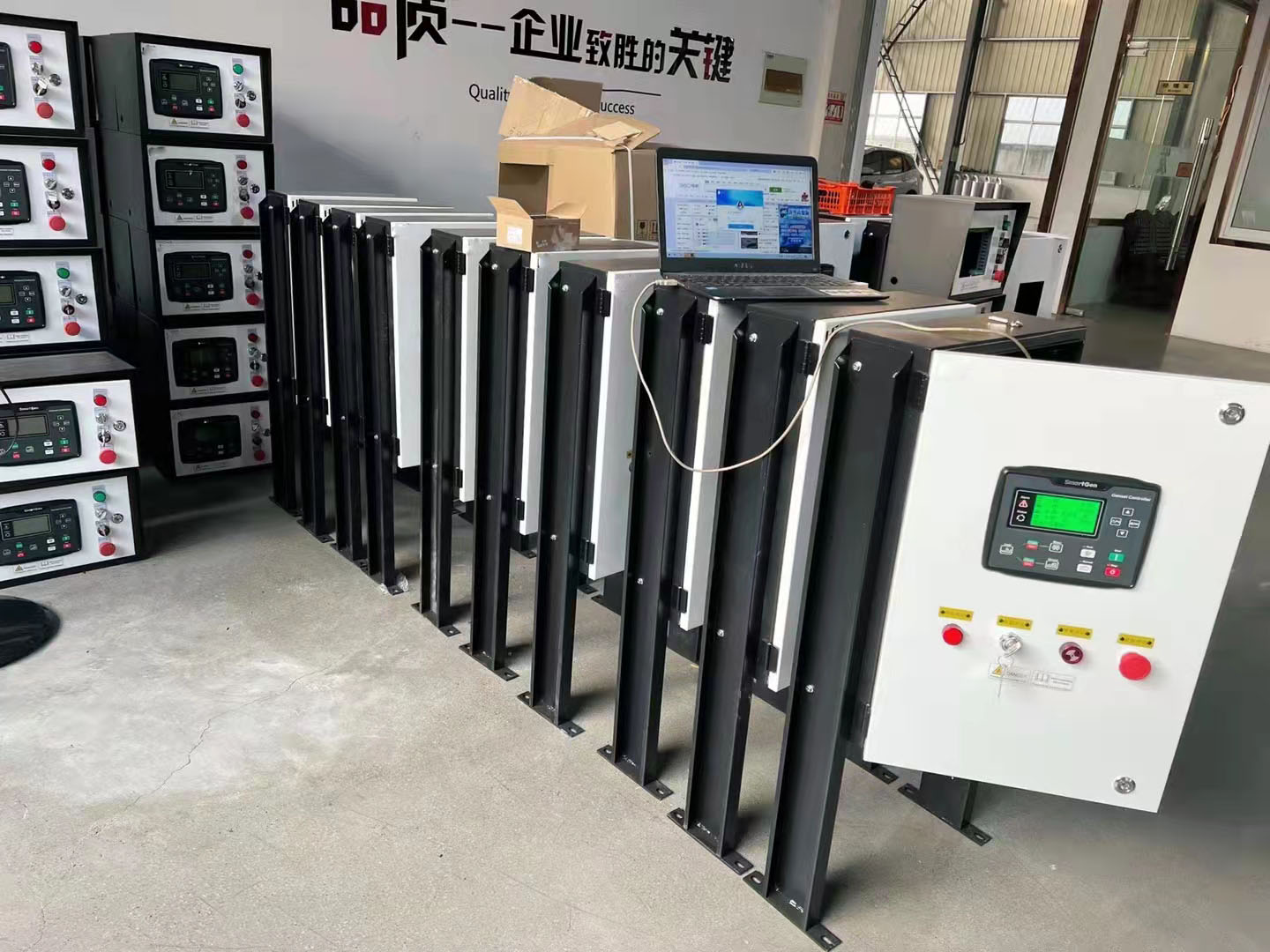

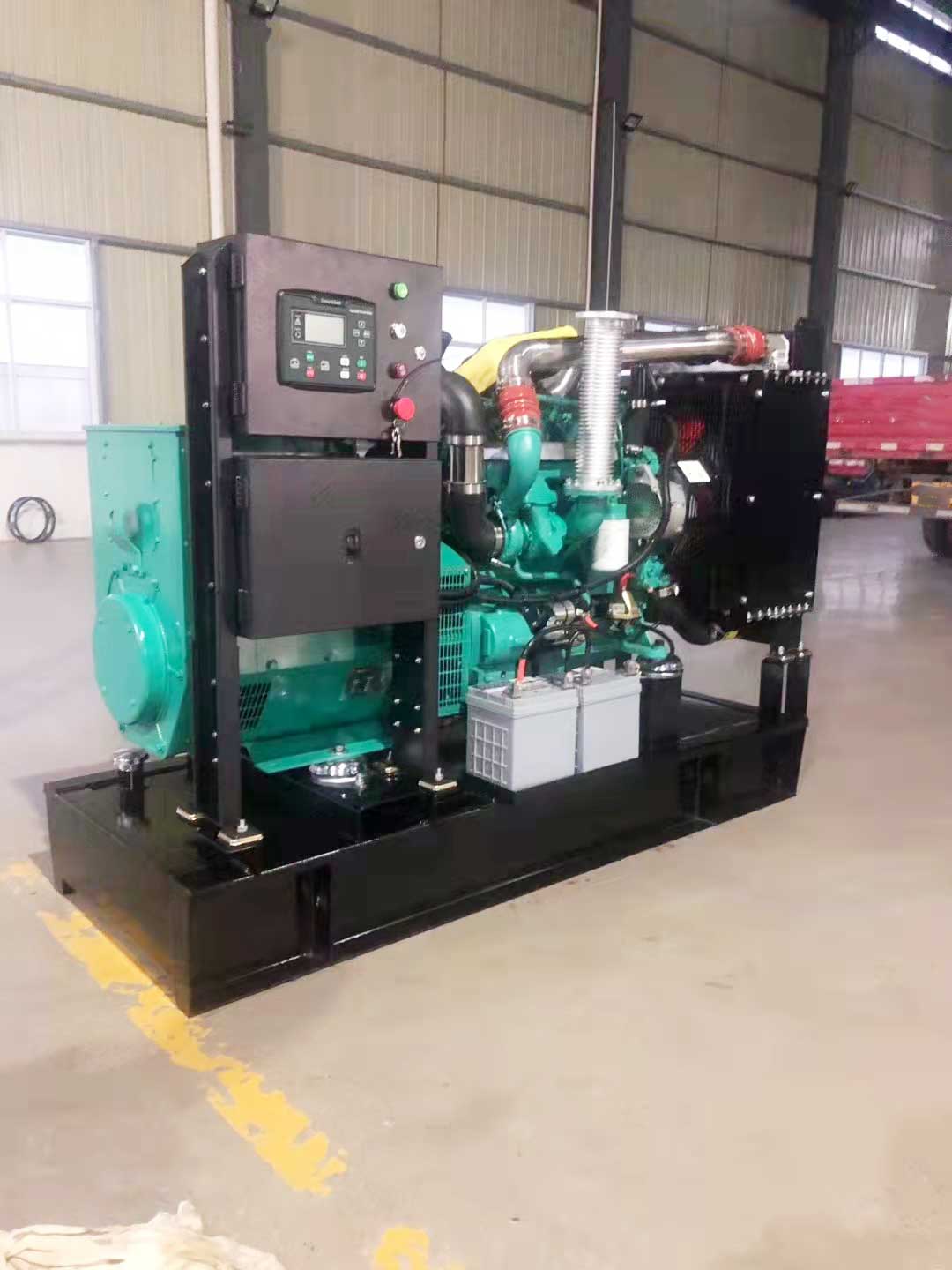

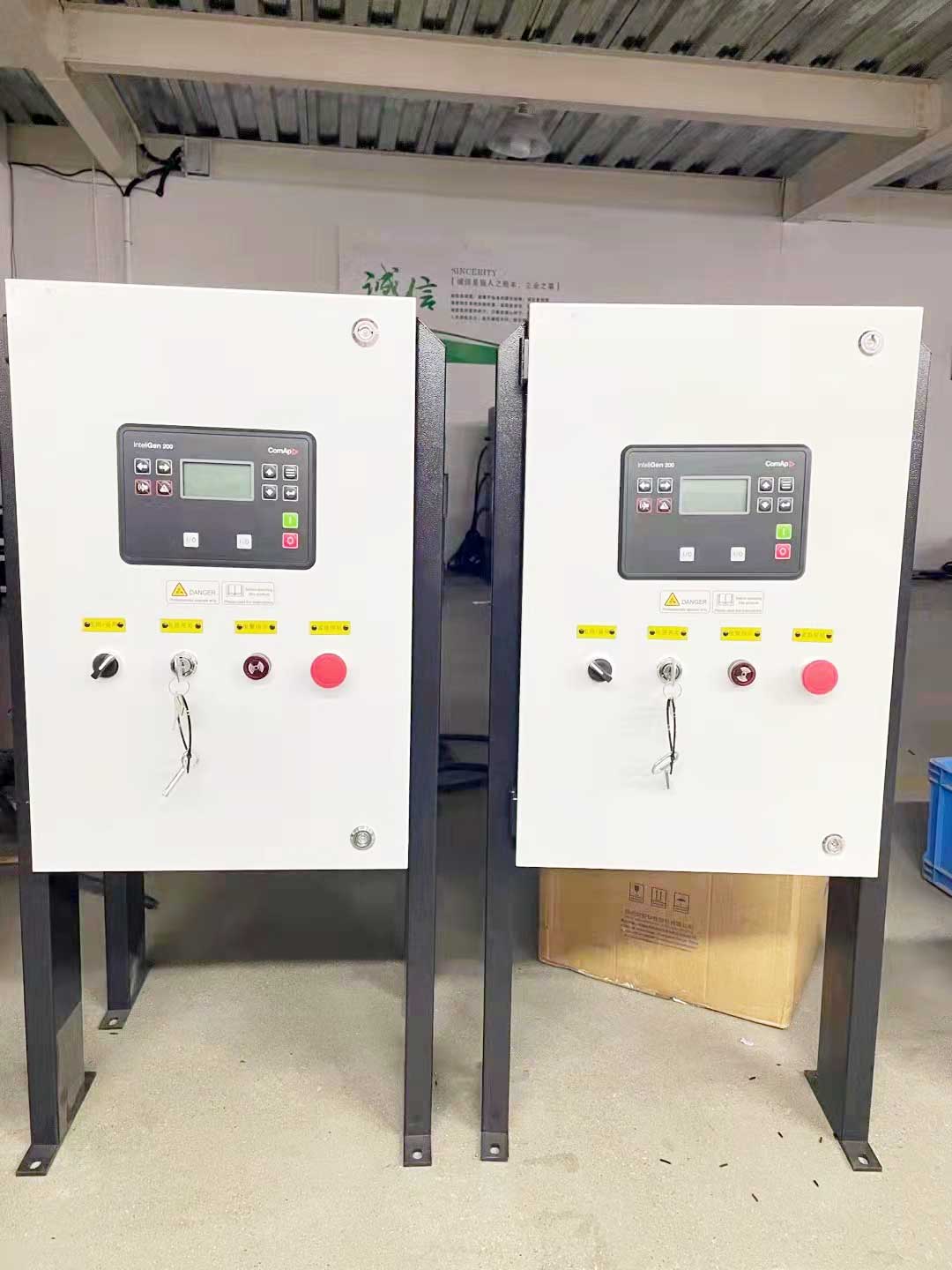

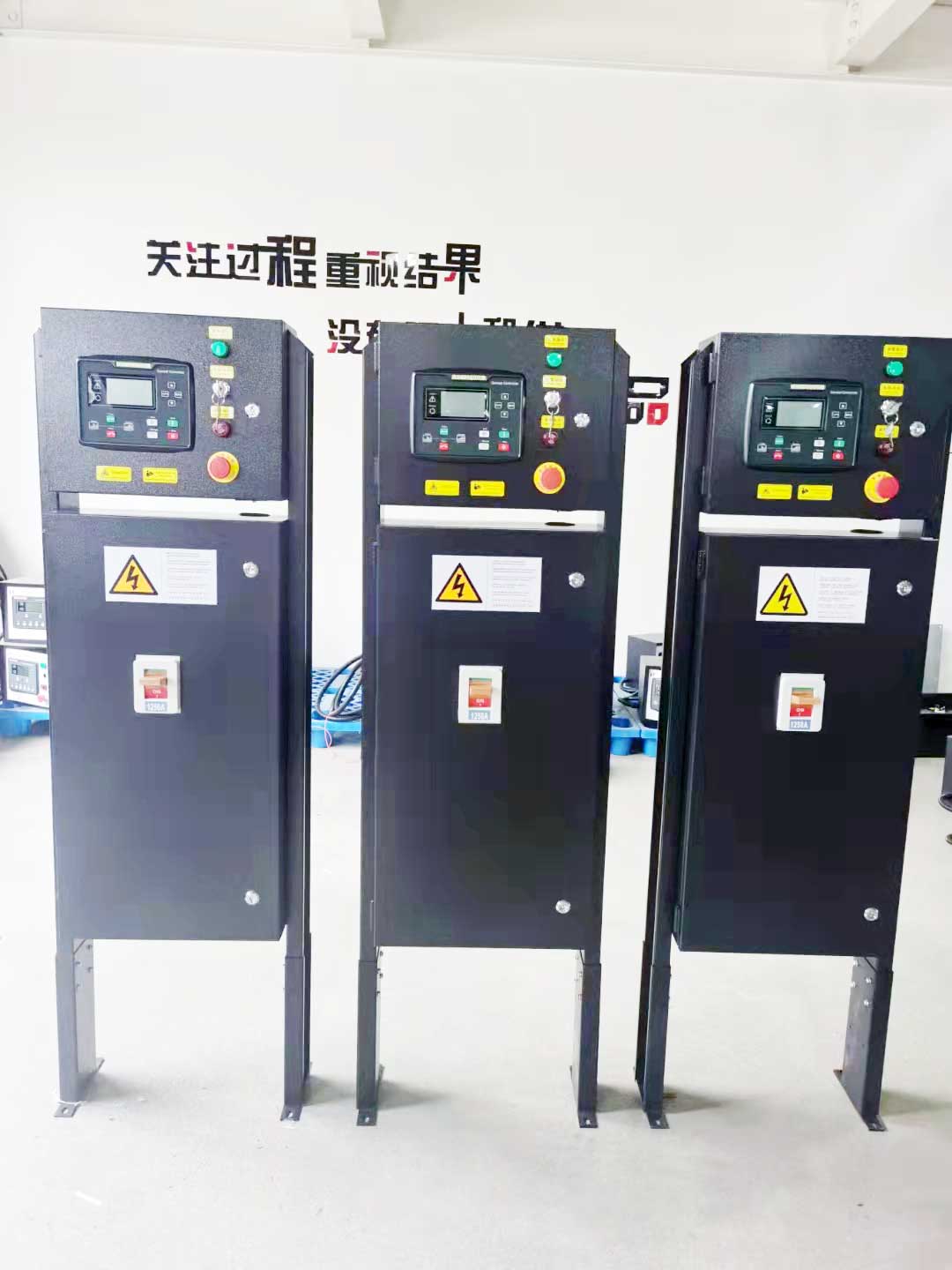

发电机机旁控制箱

　　自启动发电机设计有先进的控制系统，采用专用的程序控制器，当市电失电、缺相、欠电压的情况下，能自动启动机组，并使之投入运行供电；当发生故障时，声光报警装置会自动报警，并能记忆故障点，同时能自动卸载停机，以确保机组安全。控制屏采用全中文莹光显示屏，软面轻触开关，具有手感好，显示清晰，动作可靠等特点。

　　柴油发电机组自动化控制器集成了数字化、智能化、网络化技术，用于单台柴油发电机组自动化及监控系统，实现发电机组的自动开机／停机、数据测量、报警保护及“三遥”功能。控制器采用大屏幕液晶（LCD）显示，中英文可选界面操作，操作简单，运行可靠。

　　柴油发电机组自动化控制器该系列控制器采用微处理器技术，实现了多种参数的精密测量、定值调节以及定时、阈值整定等功能，既可从控制器前面板调整，又可使用PC机通过RS485接口调整及监测。其结构紧凑、接线简单，可靠性高，可广泛应用于各类型发电机组自动化系统。

　　1）柴油发电机机组应具有“自动”、“手动”二种运行方式选择。“手动”方式下，须用机组自启动控制箱上的启动和停机按钮操作机组。“自动”方式下，由内置的智能监测模块不断监测电网情况，若电网电压低至额定值35%至45%，经5秒防偶然电网电压变动延时后，自动启动机组，再经2秒延时后自动关合机组自带控制屏内的出线断路器向负载供电。自电网失电至机组供电，整个过程需时不应大于10秒，并能一次性带80%额定负荷，15秒带100%负荷。当电网电压恢复正常后，自动切断机组自带控制屏内的出线断路器，改由电网供电，机组在空转10-270秒(可调)后停机。

　　2）柴油发电机组有3次启动功能，若3次启动皆不成功，控制屏发出警报。机组在运行过程中若出现柴油机超速、机油油压过低、冷却水温过高等状况，机组会发出警报并停机。

　　自启动柴油发电机组是不一样的，它只需要一个自动化控制模块就行，当市电停电后，发电机组会自动启动，人工去合闸。当市电来电后，柴油发电机组只是自动停机，但不会自动分闸，也是需要人工去操作的。
