一、概述

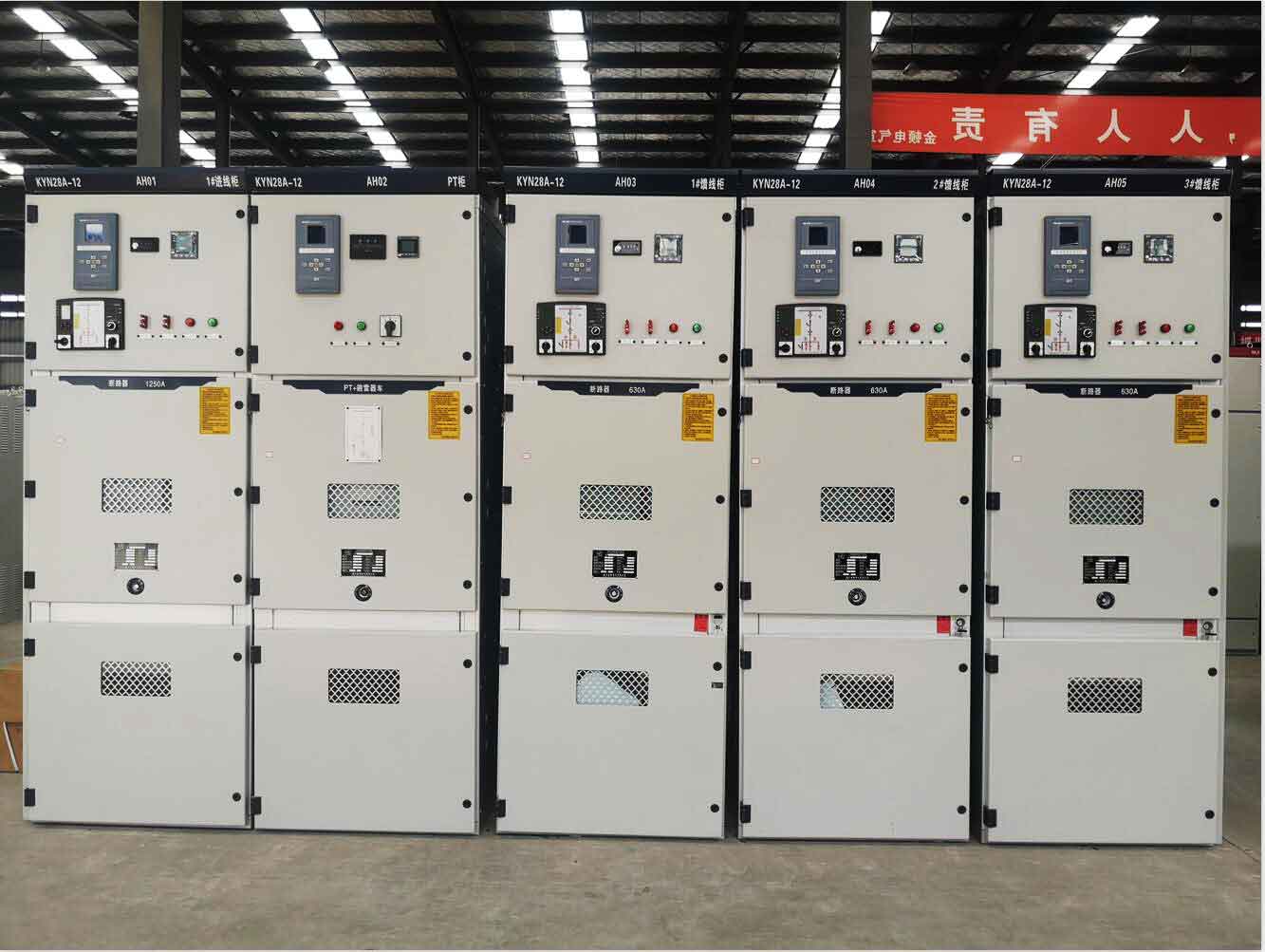

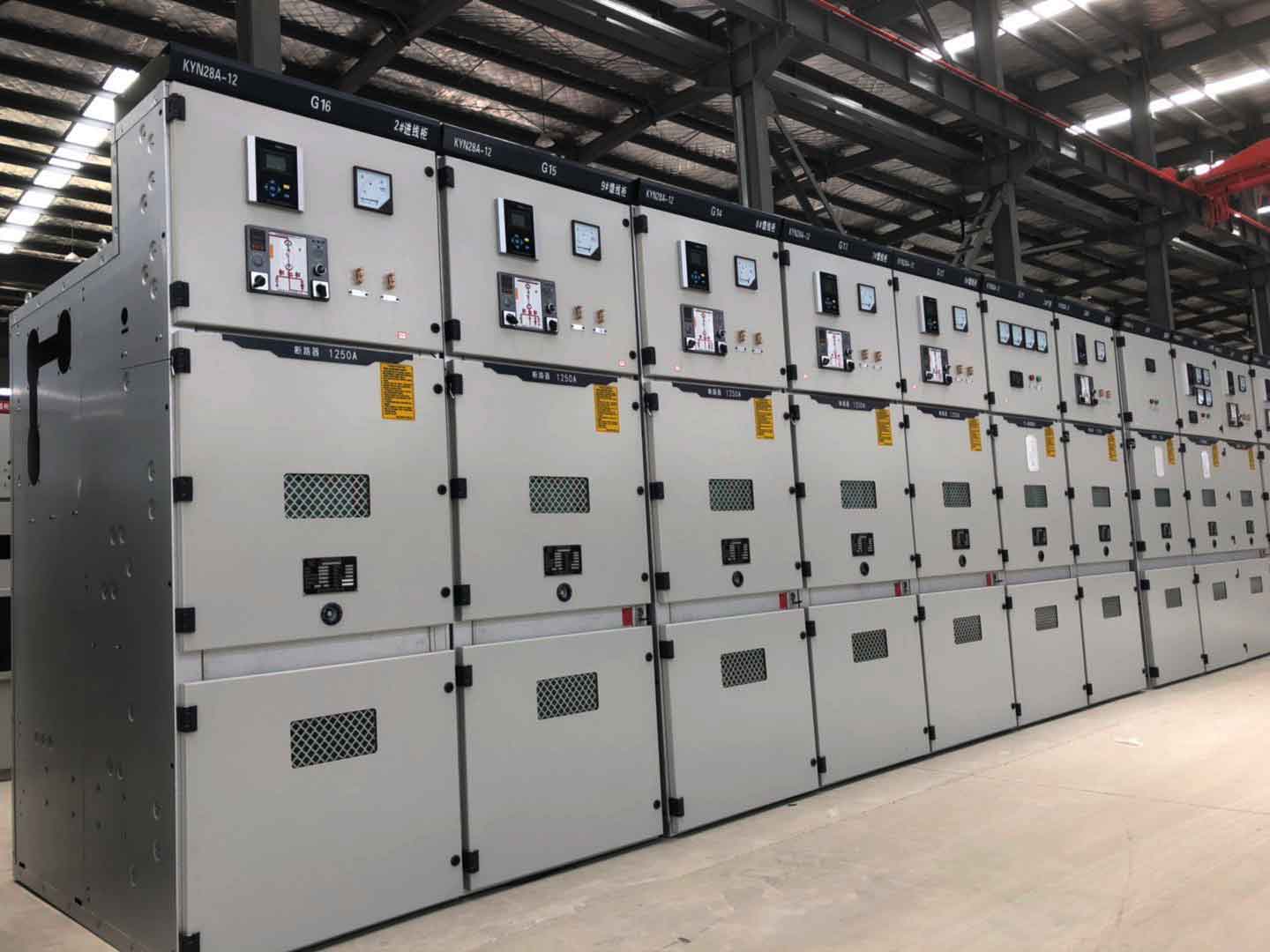

KYN28-12型交流金属封闭铠装中置式开关设备，适用于三相交流50Hz、额定电压3~12kV的单母线及单母线分段系统，主要用于发电厂、变电站及工矿企业、高层建筑等变配电系统中接受和分配电能，用于接受和分配电能并参电路实行控制、保护及监测。
符合标准：
GB3906-91《3～35kV交流金属封闭开关设备》
GB11022-89《高压开关设备通用技术条件》
IEC298(1009)《额定电压1kV以上50kv及以下交流金属闭开关设备和控制设备》
DL404-91《户内交流高压开关柜订货技术条件》
二、产品特点
1、柜体为组装式结构设计，采用拉铆螺母和高强度螺栓（8.8级）联接组装而成，外壳采用进口的厚度为2mm敷铝锌钢板，门板材料为优质冷轧钢板并采用树脂粉末静电喷涂工艺，外形美观大方，安装维修方便。
2、板材经数控进口设备加工折弯工艺，使柜体比同类设备整体重量轻，机械强度好，外壳防护等级IP4X，且精度高，便于装配及实现材料统一化。

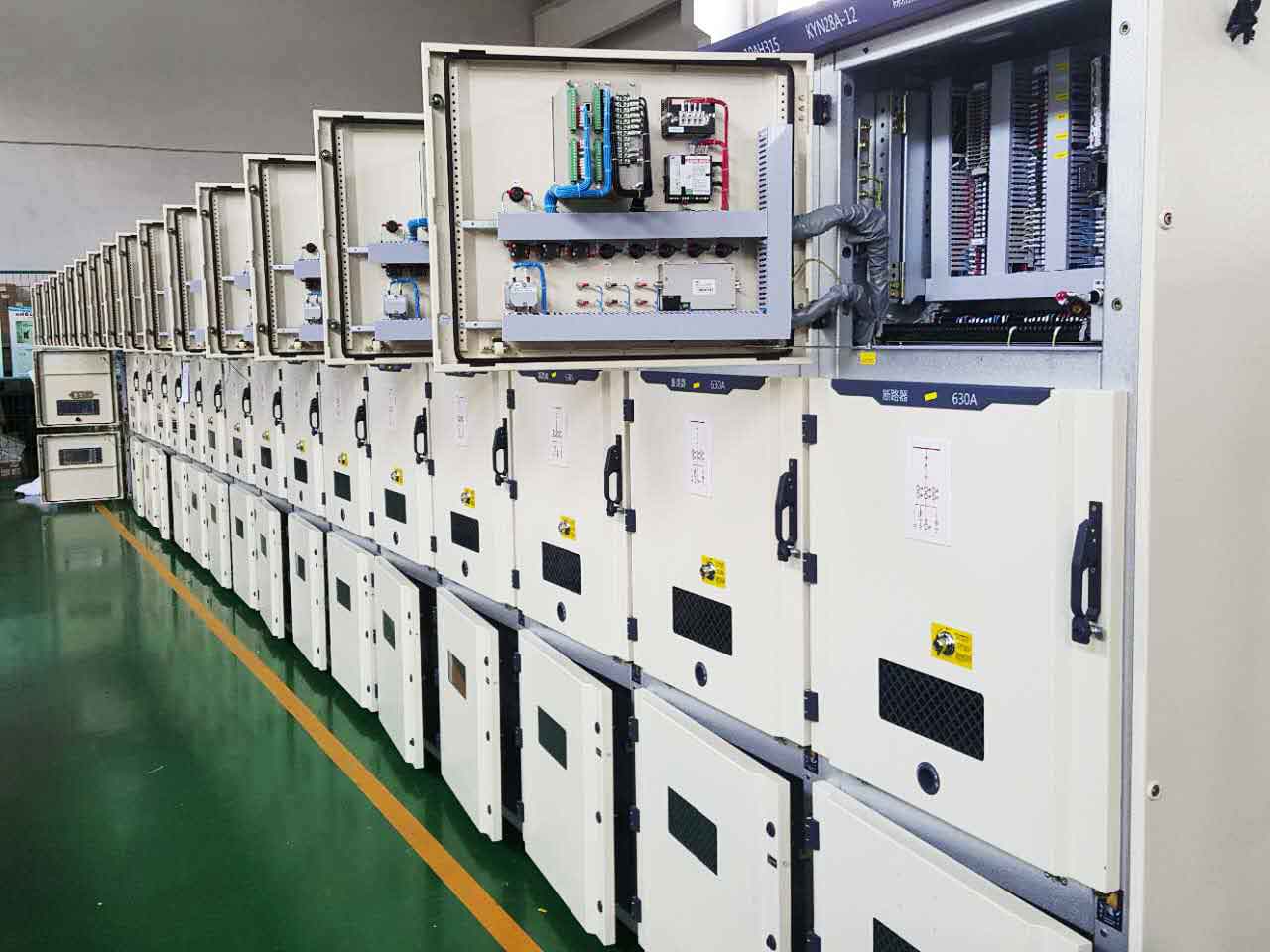

3、设有相互独立的功能隔室，通过金属隔板分隔成断路器室、母线室、电缆室、继电器仪表室。断路器室、母线室和电缆室均设有独立的泄压通道。
4、手车、断路器、接地开关和后柜门之间设有防止误操作的机械联锁装置，“五防”功能齐全，安全可靠。
5、手车根据用途不同可分为断路器手车、电压互感器手车、计量手车、隔离手车和避雷器手车等，相同用途的手车具有互换性。
6、开关柜面板开有观察窗，可以看到断路器手车上的分/合按钮及断路器机械位置指示器以及弹簧的储能/释放状态指示器，并可手动分/合断路器和储能。
7、柜内带电母线采用优质热缩套管套装，母线为铜质材料，搭接处压花镀锡处理。
8、电缆室内单独设有接地铜排，贯穿整个排列并与柜体接触良好，供直接接地元件使用，使整柜都处于良好的接地状态之中。
9、既可配用VD4、HVX、3AE8-EP、EV12S等进口品牌断路器，又可配用VKN、VEP、VBG、VS1等国产品牌断路器，满足不同用户的需求。
10、开关柜的结构适应性强，主接线方案可以达到100多种，以满足用户的需求。
三、使用环境条件
1.环境温度：最高温度+40℃，低温度-10℃。
2.环境湿度：日平均相对湿度≤95%,月平均相对湿度≤90%
3.海拔高度：1000m以下
4.抗地震度：地震烈度不超过8度
5.周围空气应不受腐蚀性可燃气体、水蒸汽等明显污染。
6.无经常性的剧烈震动场所。严酷条件下严酷度设计满足I类要求。
7.在超过GB3906规定的正常的环境条件下使用时，由用户和我公司协商。
四、技术参数
|
序号 |
项 目 |
单位 |
技 术 参 数 |
|||
|
1 |
额定电压 |
kV |
3.6 |
7.2 |
12 |
|
|
2 |
额定频率 |
Hz |
50 |
|||
|
3 |
主母线额定电流 |
A |
630 1250 1600 2000 2500 3150 |
|||
|
4 |
分支母线额定电流 |
A |
630 1250 1600 2000 2500 |
|||
|
5 |
1min工频电压（有效值） |
相间、相对地 |
kV |
18 |
23 |
42 |
|
隔离断口 |
20 |
28 |
75 |
|||
|
雷电冲击电压（峰值） |
相间、相对地 |
kV |
40 |
60 |
48 |
|
|
隔离断口 |
46 |
70 |
85 |
|||
|
辅助控制回路1min工频耐受电压 |
V |
2000 |
||||
|
6 |
额定短路开断电流 |
kA |
25 31.5 40 |
|||
|
7 |
额定短路关合电流（峰值） |
kA |
63 80 100 |
|||
|
8 |
额定短时耐受电流（4s） |
kA |
25 31.5 40 |
|||
|
9 |
额定峰值耐受电流 |
kA |
63 80 100 |
|||
|
10 |
辅助控制回路额定电压 |
V |
~110 -110 ~220 -220 |
|||
|
11 |
操作顺序 |
|
分—0.3s—合分—180s |
|||
|
12 |
防护等级 |
|
外壳IP4X 隔室间、断路器室打开时IP2X |
|||
|
13 |
外形尺寸（宽×深×高） |
mm |
800×1500（1660）×2300 1000×1500（1660）×2300 |
|||
|
14 |
重量（断路器柜） |
kg |
约850 |
|||
