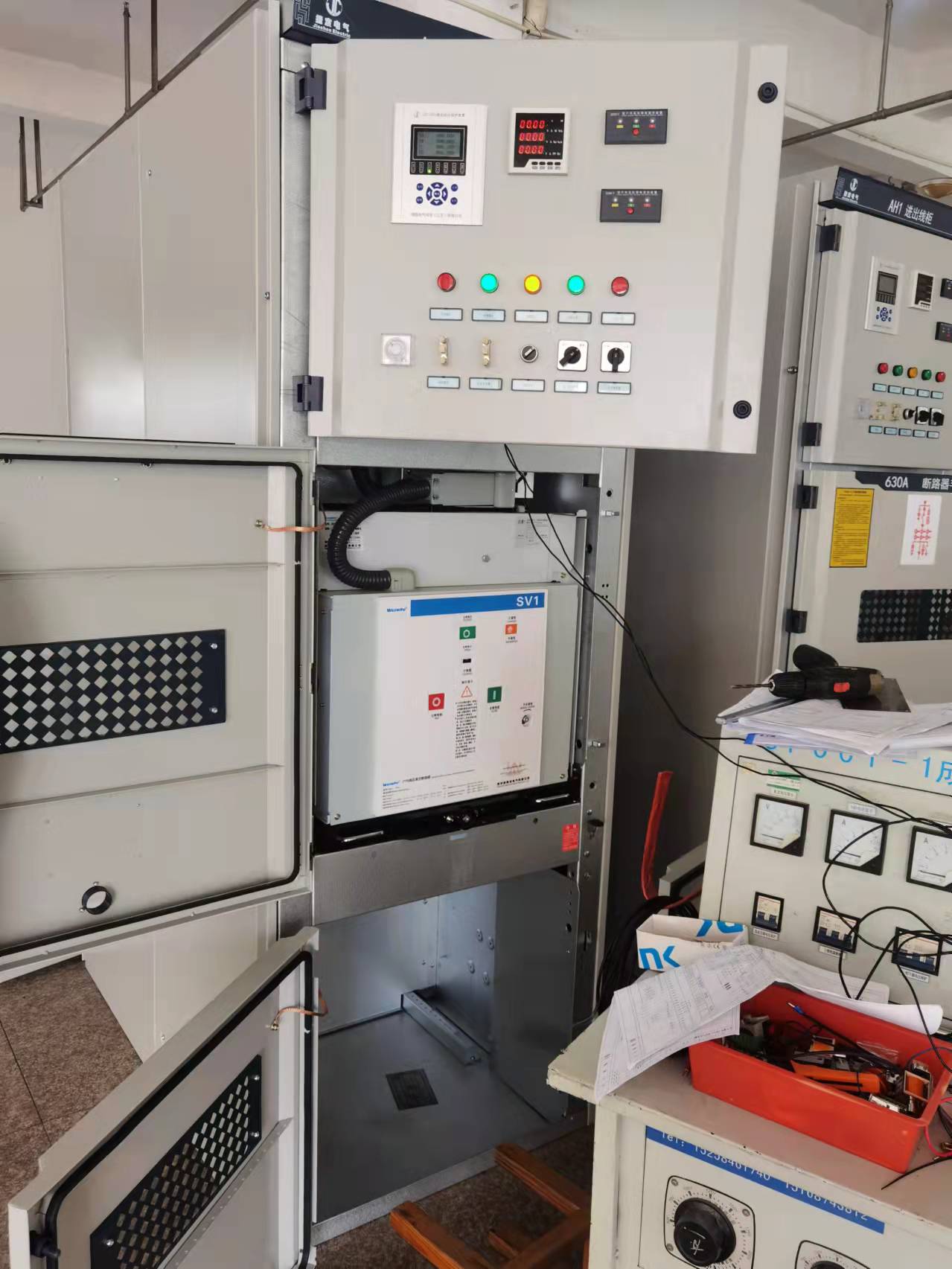

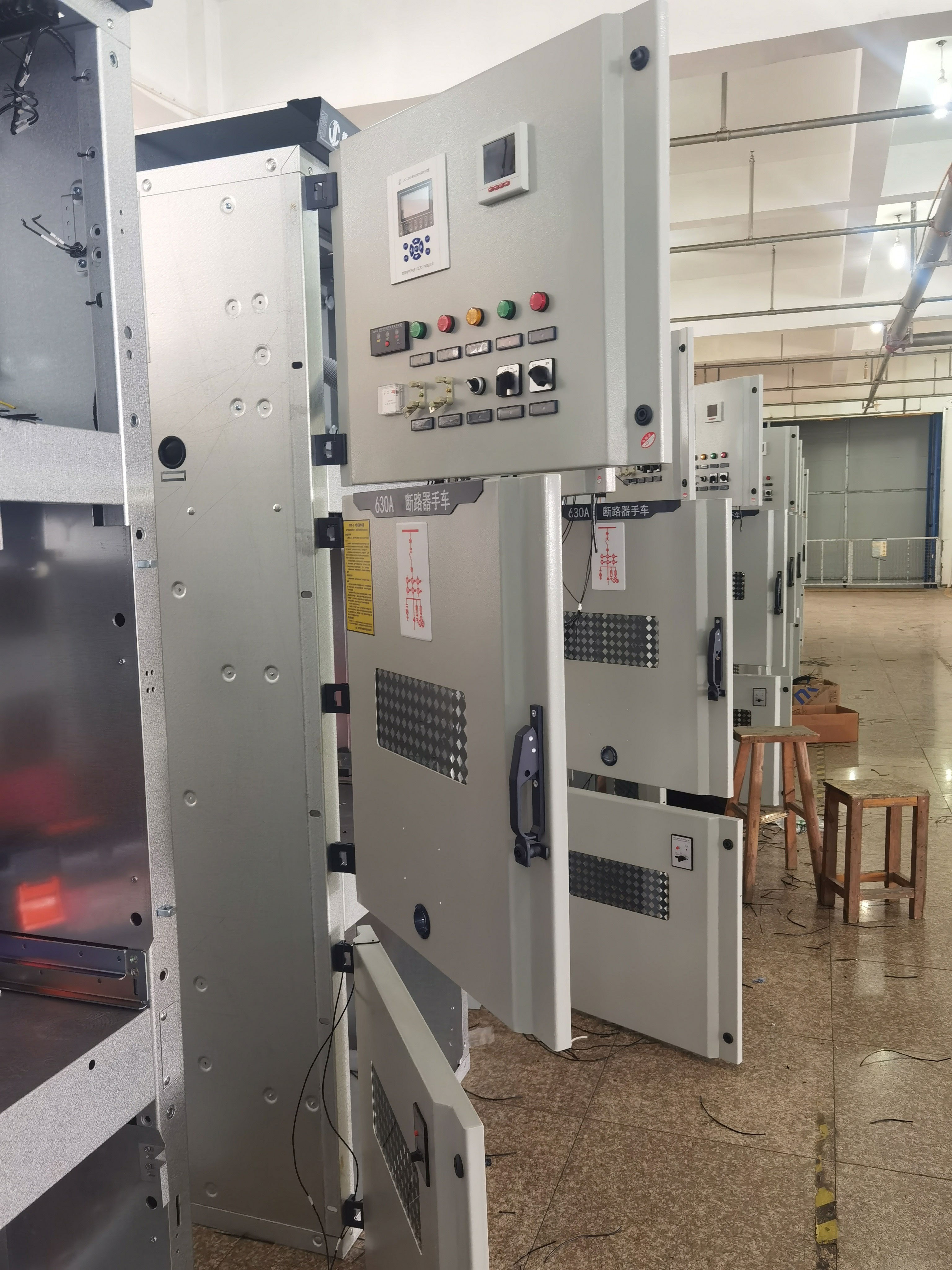

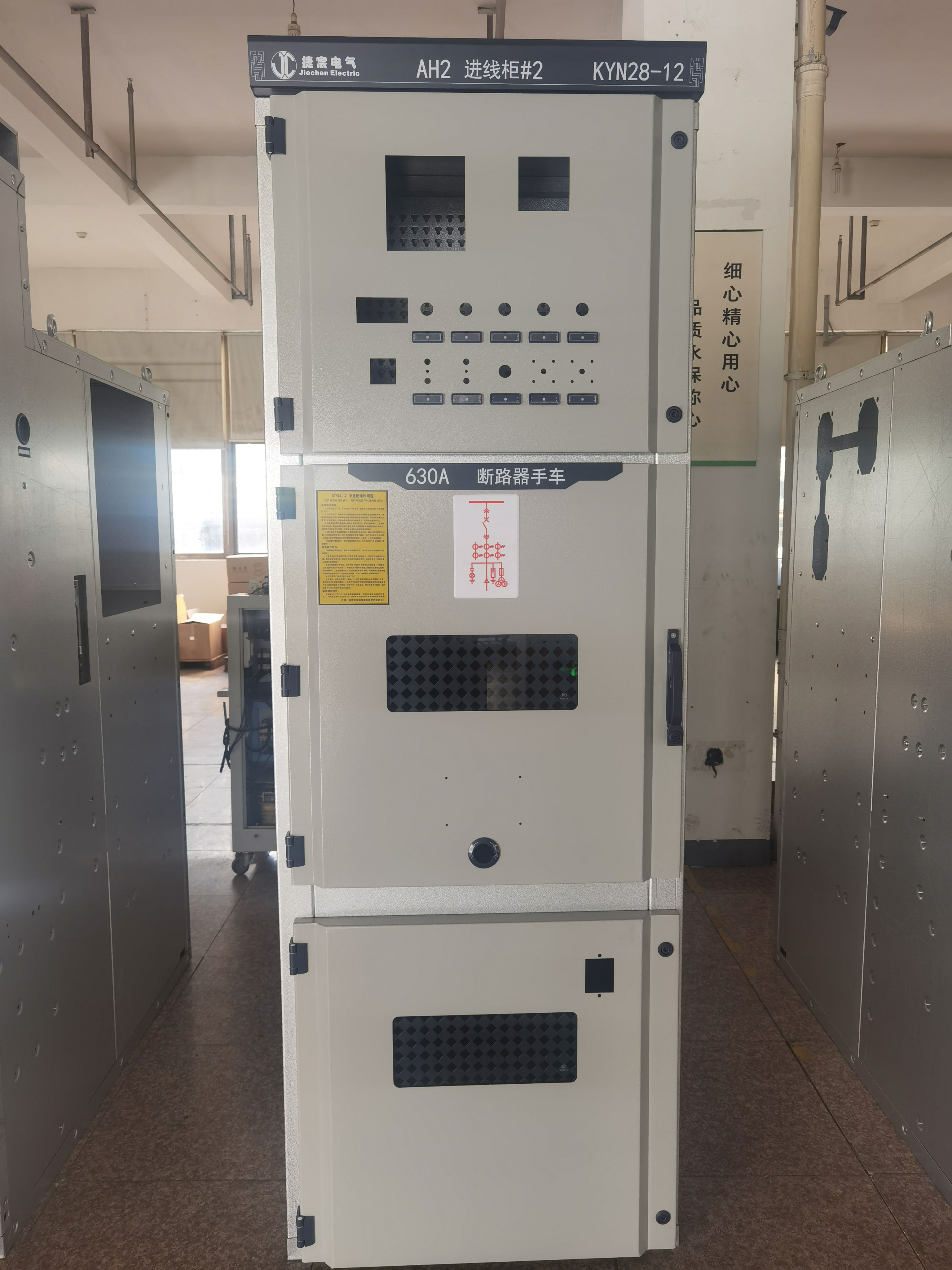

高压发电机并网柜

发电机并网是指将发电机同步并入电网，以向电网输出电能。

　　发电机并网条件

　　1.发电机的频率与系统频率相同，约50Hz。

　　2.发电机出口电压与系统电压相同并且波形一致,其最大误差应在5%以内。

　　3.发电机相序与系统相序相同，也就是相序相同。

　　4.在同步合闸瞬间，发电机端电压相位与系统侧电压相位一致。

　　在以上四个条件具备的基础上，就能完成发电机的顺利并网，且在并网瞬间，发电机端电压与系统电压的差值越小，则发电机并网时受到的冲击就越小，并网过程就越平稳。

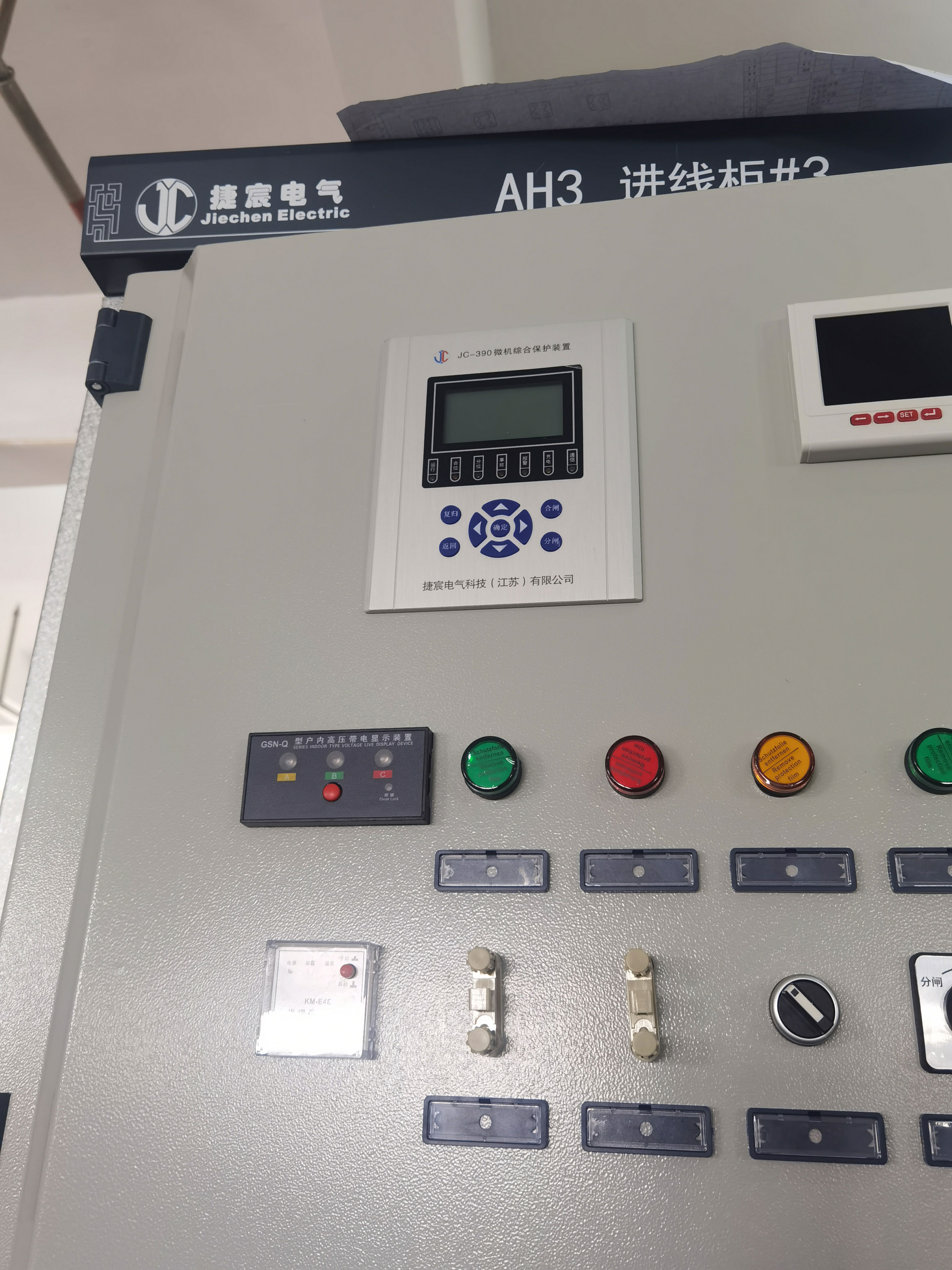

　　本公司配套的控制器具有多年的行业相关经验，在行业中应用较为广泛。所有同步基本实现自动完成，无需很多的操作步骤。在控制设置的频率差与电压差还有相位角差的范围内实现同步操作，这些范围设置基本可以默认，也可以根据经验设定一个范围值。

　　优点：

　　1、自动同期并网模式能够自动检测发电机端以及系统侧电压、频率的幅度、高低等情况，自动的进线电压、频率调整，通过设定的额定值进行初步调整，在对系统侧数据进行跟踪调整，以达到最快的同步效果。整个过程无需人为干预，全自动控制自动执行。

　　2、考虑到同期并网的实际情况，同期并网条件满足后，同期装置发生合闸指令到断路器真实闭合需要约几百毫秒的时间，实现最佳时间并网，这个时候对系统的冲击最小。

　　3、操作简单，同步成功后拥有众多的发电机保护设置有效的保护发电机组在并网成功后的运行安全。

　　发电机并网前的检查：

　　1、检查升压站待并网的与发电机有关的断路器、隔离开关状态应与操作台的把手位置对应，而且位置正确。

　　2、各断路器、隔离开关的动力电源及操作电源应具备运行条件。

　　3、检查励磁系统正常，冷却系统正常。

　　4、发电机定子、转子绝缘合格，其他部分正常。
