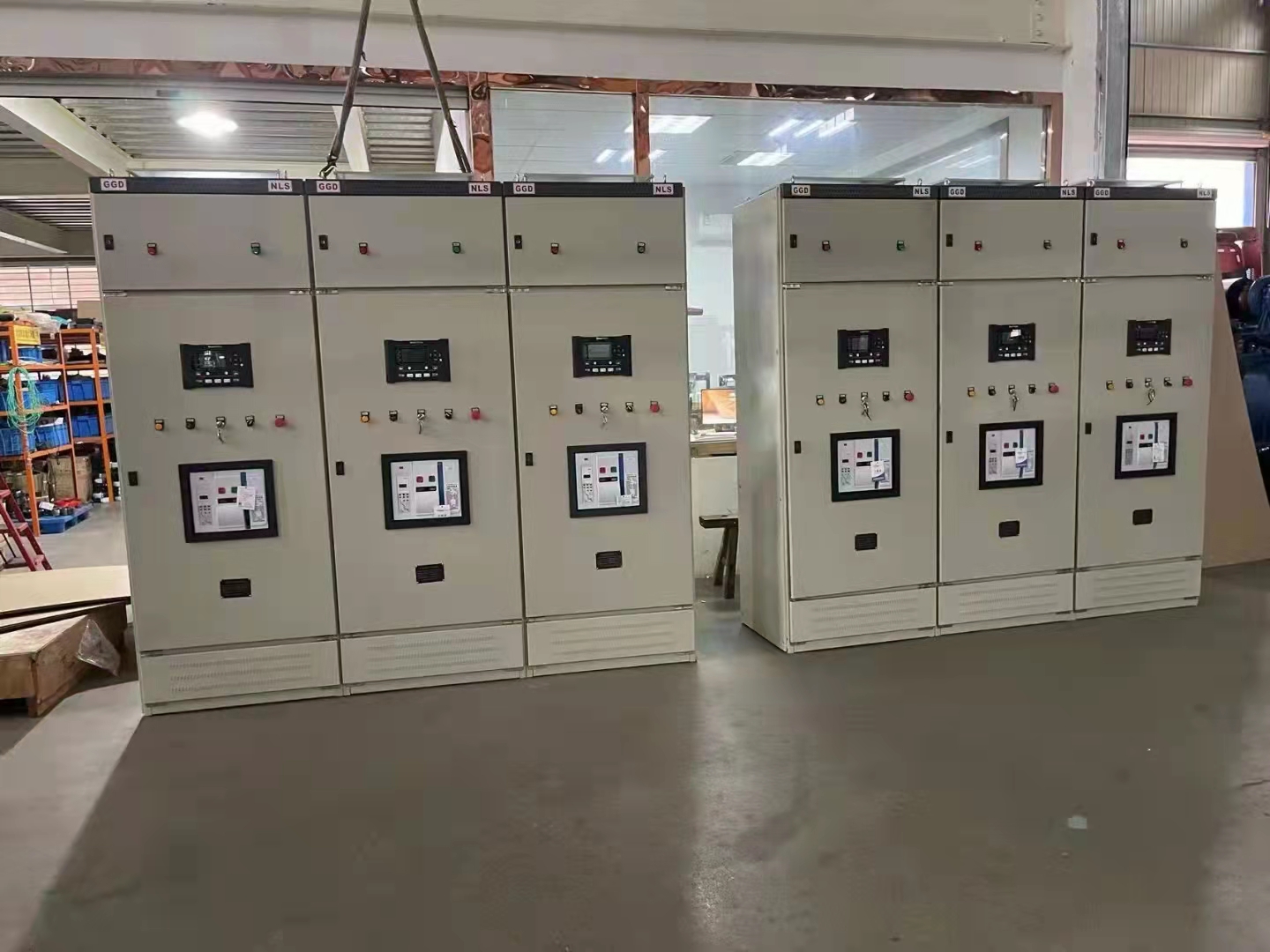

全自动发电机组控制屏

发电机组全自动控制屏：

　　　系统操作

　　1、手动操作

　　1.1开机前，先检查相序是否正确，在相序未确认前，公共部分的控制开关（SA3）不能合闸。此步骤在调试机组以后的操作中可以省略。

　　1.2将操作屏上的选择开关放置在＂手动＂（ＭＡＮ）位置。

　　1.3启动第一台发电机组。

　　1.4发电机组启动正常后。按＂合闸＂键，空气开关即合闸。

　　1.5启动第二台发电机组。

　　1.6发电正常后，查看两台机的电压，频率是否一致，不一致则调到一致后，按＂合闸＂键，自动同步器检测同步后指示开关合闸。

　　1.7停机时，如在并车和负载的情况下，为避免对负荷空气开关和发电机造成损害，并保正其他发电机的供电质量，并车柜有＂软＂卸载功能，调节速度微调降低需要停机的一台机的转速使之负荷逐渐减少到一定值时，按＂分闸＂,后停机。

　　1.8如发生紧急状态,可按急停开关,发电机即时分闸并停机。

　　2、自动操作

　　2.1将操作屏上的选择开关放置在＂自动＂（AUTO）位置。

　　2.2市电停电优先自启动第一台发电机组。（也可手动操作）。

　　2.3第一台机组启动正常并延时5秒（可调，用于机组正常运行）,直接并入总汇流排,发电供电。

　　2.4第一台机组启动2秒后，自启动第二台机组,延时5秒（可调，用于机组正常运行）,其速度受同步器控制.当该机的电压频率,相位与汇流排的电压频率相位相同时,同步器发出合闸信号。

　　2.5在单机运行状态下，如果其中一台出现故障,则自启动第二台机组。

　　2.6当发电机组并车控制屏的负荷空气开关并机合闸后,功率平衡器开始工作.各运行负载的发电机功率按预先设定的负荷分配参数自动平衡.

　　2.7停机时，如在并车和负载的情况下，为避免对负荷空气开关和发电机造成损害，并保正其他发电机的供电质量，并车柜有＂软＂卸载功能，调节速度微调降低需要停机的一台机的转速使之负荷逐渐减少到一定值时，按＂分闸＂,后停机。

　　2.8如发生紧急状态,可按急停开关,发电机即时分闸并停机。
