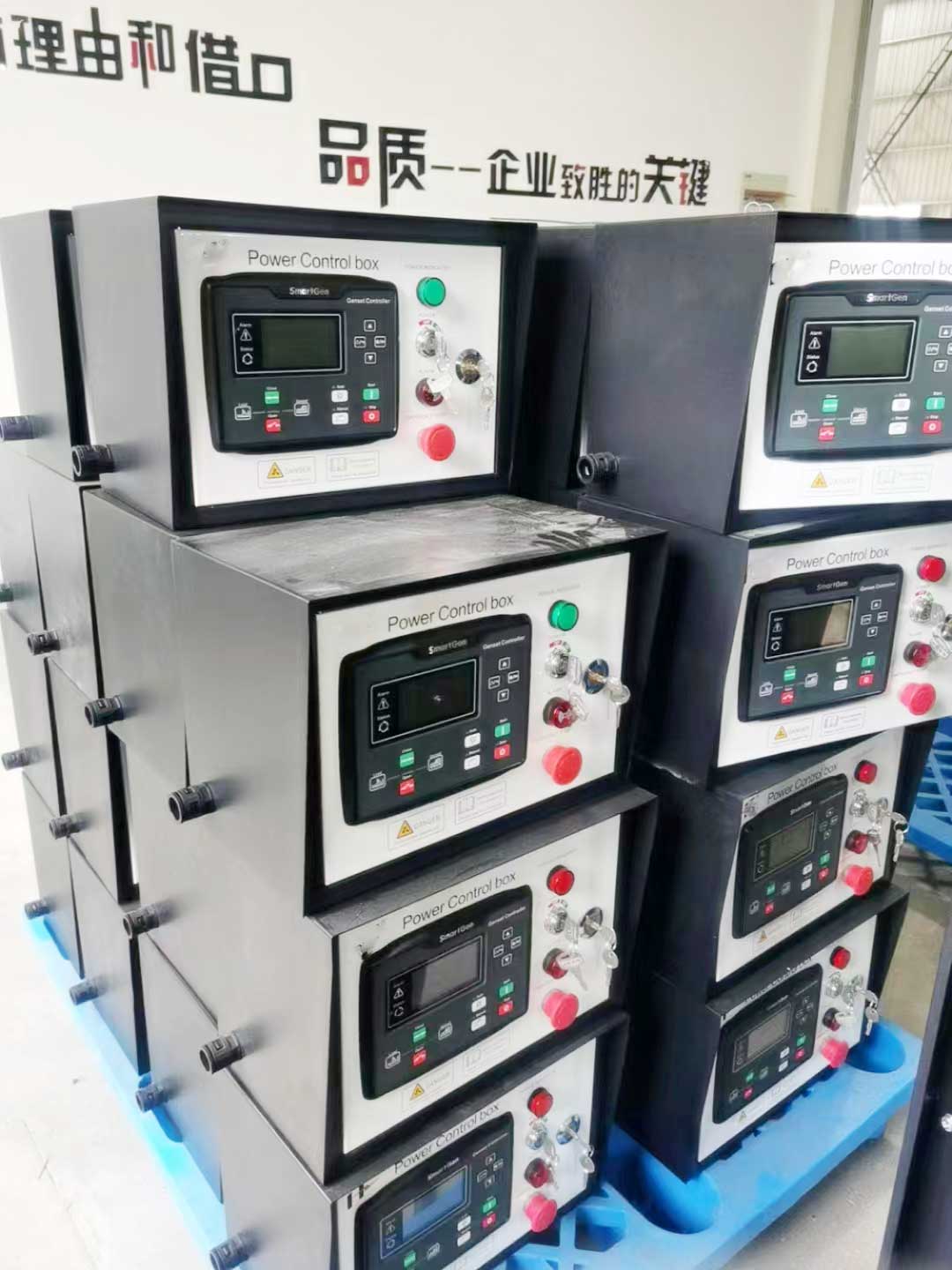

发电机组自启动控制柜

　　自启动发电机组当市电断电后，自动启动并立即投入运行的柴油发电机组，实现无人坚守自启动功能。本系列机组广泛用于国防、邮电通讯、医院、高层建筑、商厦、工矿企业、油田、公路、港口及体娱场馆等部门作为通讯、动力和照明常用或应急电源。

　　功能：

　　1、自动启动及投入功能

　　当市电电网停止供电或市电电压低于80%的额定值时机组将自动启动，启动成功后，给负载供电，一次启动成功的整个过程控制在15秒内，具有远端接口，可设置启动延时，实现发电机组自动启动和停机。

　　2、自动退出功能

　　发电机组在自动状态进行自发电输出期间，如果市电恢复并经30秒确认后，机组开始执行自动退出程序，机组将首先切断负载，恢复市电供电，然后冷机运行2分钟后自动停机。若冷机运行期间，市电停止供电，则机组自动调高速，恢复对负载供电。

　　3、预告警/故障保护功能

　　电池电压低，充电失败，过流，油压低、水温高等具有预告警功能，即数值在告警不停机，此时告警灯闪烁；当数值超过停机值时，油机产生故障并且停机。

　　转速低、超速、频率超限，电压超限、急停、启动失败有故障保护功能，如果某路模拟量输入值大于上限或小于下限，开始对应的过高/过低延时，延时结束后，数值扔未恢复正常，油机立即故障停机，告警灯长亮。[2]

　　4、自动充电功能

　　机组在市电或自发电期间，可对启动控制电瓶进行自动充电。充电系统采用开关电源，它可对电瓶实现两阶段方式充电。在充电第一阶段，电瓶容量较低时，采用恒流6ADC充电，当电瓶电压到26.5VDC转入恒压充电，并一直保持浮充电。当电瓶充足电时，充电电流自动为零。

　　5、手动功能

　　机组控制系统的面板上有自动和手动，当系统工作在手动状态时，可实现对机组的启动，高低速装换、供电、停机、报警信号灯光试验报警解除自发电分闸和合闸，市电合闸等操作。紧急停车旋钮在自动与手动状态下均生效。非常紧急情况，切勿用此按钮。

　　2、自启动控制系统的特点：

　　1：热效率高，燃油消耗率低，某些机组的热效率高达45%，而燃油消耗率为190克每千瓦时，甚至更低。

　　2：运行费用低，可使用多种燃料，对燃油品质要求低，适用燃用粘度较高的重油，而重油的价格远低于轻柴油。

　　3：可靠性高，发电稳定通常发电功率按额定功率的90%运行。

　　4：负荷适应能力强，机组负荷在50%---100%变化时燃油消耗率变化较小，因此调峰时经济性好，适应的负荷变动范围大。

　　5：机组启动迅速，并能很快达到全功率，柴油机的启动一般只需要几秒钟，在应急状态下可在60秒内达全负荷，在正常状态下（900秒---1800秒）达到全负荷

　　6：单机容量较小，运行操作技术较简单，便于一般运行人员掌握。维护简单，保养方便，所需操作人员少，在备用期间的保养量小。

　　7：对匹配高增压，中速柴油机的发电机组而言，其结构紧凑（单位体积功率大）

　　8：自启动型，噪声震动能得到有效控制。
