一、概述

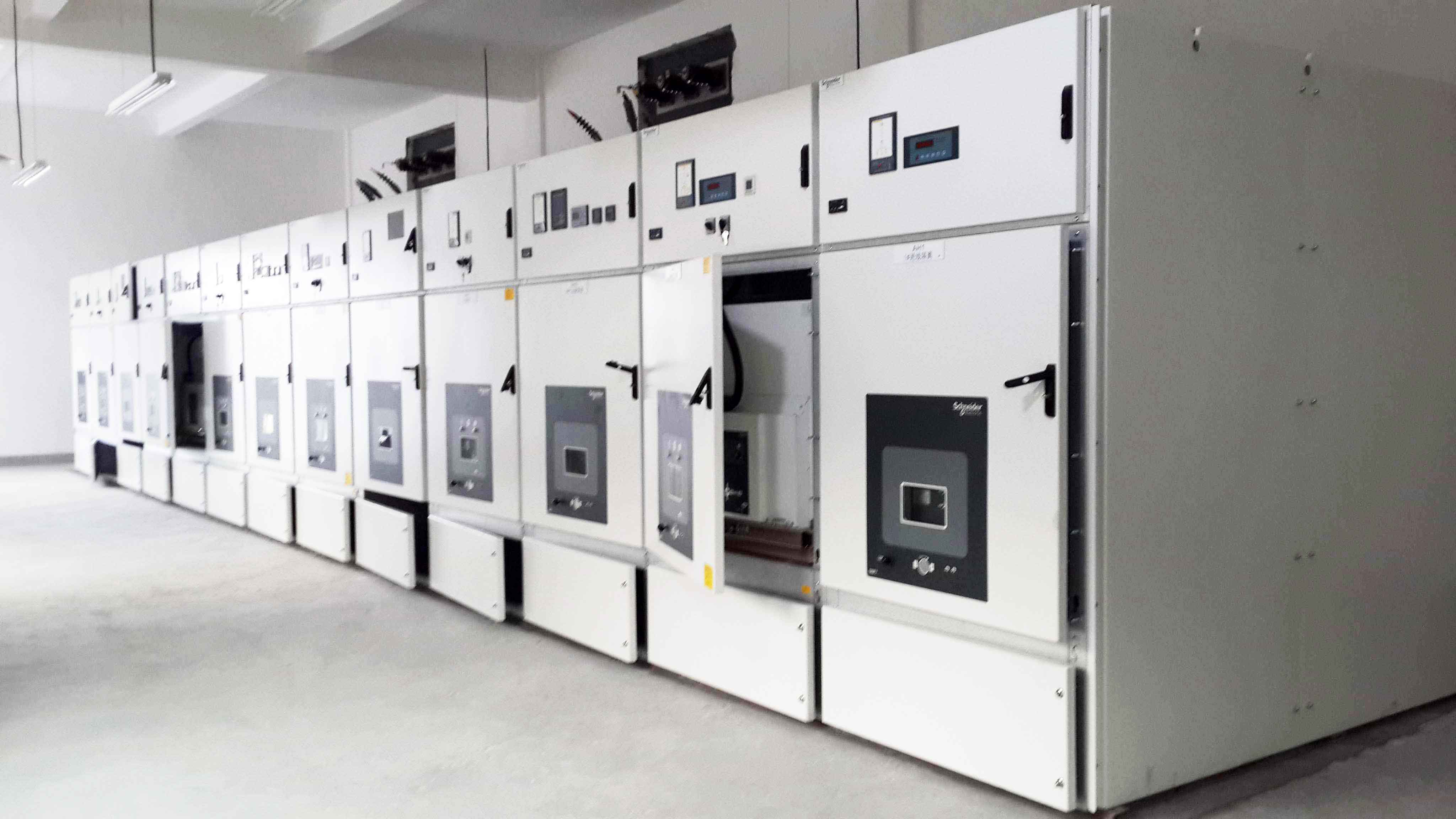

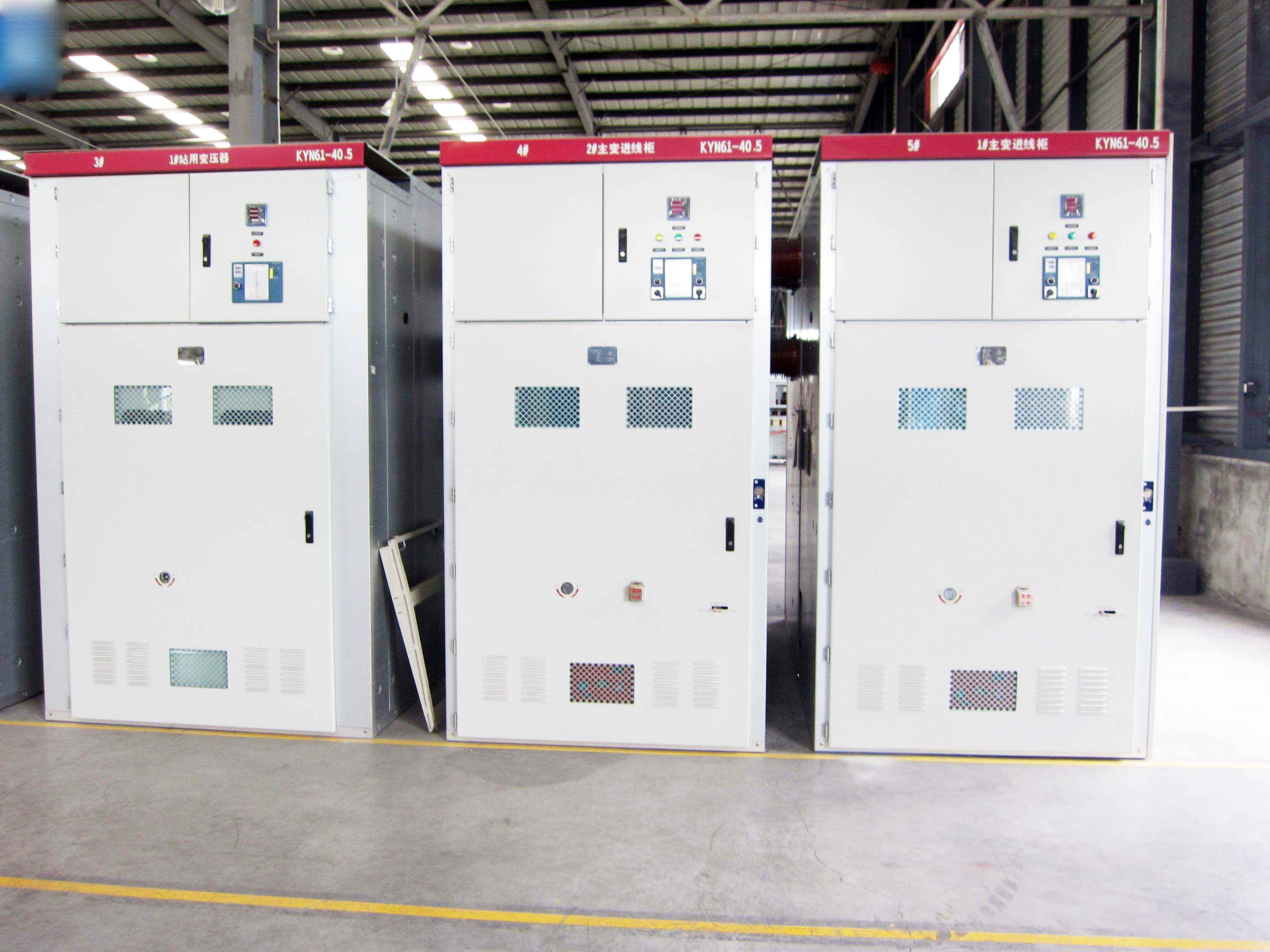

KYN61-40.5铠装移开式交流金属封闭开关设备（以下简称开关柜）适用于三相交流50HZ、35KV单母线及单母线分段电力系统，主要应用于发电厂、变电所及工矿企业、高层建筑的变配电中作为接受和分配电能之用，并对电路实行控制、保护和检测，满足IEC60298GB3906DL404等标准的要求，并具备完善的“五防”功能。
配移开式ZN85-40.5(3AV3)型真空断路器或SF型和FP系列六氟化硫断路器，采用热缩绝缘材料及环氧涂覆绝缘工艺，优化电极形状，柜体结构紧凑，缩小占地面积；开关柜柜体选用优质敷铝锌钢板经数控钣金加工成型后，通过高强度螺栓螺母和铆螺母链接而成，构件表面采用喷塑或镀锌工艺；开关柜各功能小室均采用金属隔板封隔，并设有独立的压力释放通道。
二、产品特点
1、外观新颖、平整、简洁，色调统一、厚重，比例协调;
2、可选配：中国产真空断路器(ZN85-40.5/3AV3)、ABB公司空断路器(VD4-40.5)、阿海珐SF6断路器(FP4025D)、施耐德SF6断路器(SF2)，同类断路器具有互换性，更换简单、方便;
3、具有简单、可靠的“五防”联锁功能，防止误操作;
4、高压室内的二次线槽采用全金属防护，运作更安全、可靠;
5、具有更人性化的人机界面，方便操作;
6、更高的电气性能，除相间外，其它位置均为空气绝缘;
7、成套高低压开关柜外壳防护等级IP4X，手车室打开状态下，防护等级IP2X。
三、使用环境条件
1、周围空气温度：-15°C—+40°C;
2、海拔卨度：2000m及以下；
3、湿度条件：
日平均值不人于95%,水蒸气压力日平均值不超2.2kPa;
月平均值不人于90%,水蒸气压力月平均值不超1.8kPa。
4、地震烈度：不超过8度；
5、没有腐蚀性或可燃性气体等明显污染的场所。
四、技术参数
|
序号 |
项 目 |
单位 |
技 术 参 数 |
|
|
1 |
额定电压 |
kV |
40.5 |
|
|
2 |
额定频率 |
Hz |
50 / 60 |
|
|
3 |
主母线额定电流 |
A |
630 1250 1600 |
|
|
4 |
分支母线额定电流 |
A |
630 1250 1600 |
|
|
5 |
1min工频电压（有效值） |
相间、相对地 |
kV |
95 |
|
隔离断口 |
110 |
|||
|
雷电冲击电压（峰值） |
相间、相对地 |
kV |
185 |
|
|
隔离断口 |
215 |
|||
|
辅助控制回路1min工频耐受电压 |
V |
2000 |
||
|
6 |
额定短路开断电流 |
kA |
20 25 31.5 |
|
|
7 |
额定短路关合电流（峰值） |
kA |
50 63 80 |
|
|
8 |
额定短时耐受电流（4s） |
kA |
20 25 31.5 |
|
|
9 |
额定峰值耐受电流 |
kA |
50 63 80 |
|
|
10 |
辅助控制回路额定电压 |
V |
直流或交流110/220 |
|
|
12 |
防护等级 |
|
外壳IP4X 隔室间、断路器室打开时IP2X |
|
|
13 |
外形尺寸（宽×深×高） |
mm |
1200*2600×2400 |
|
