一、概述

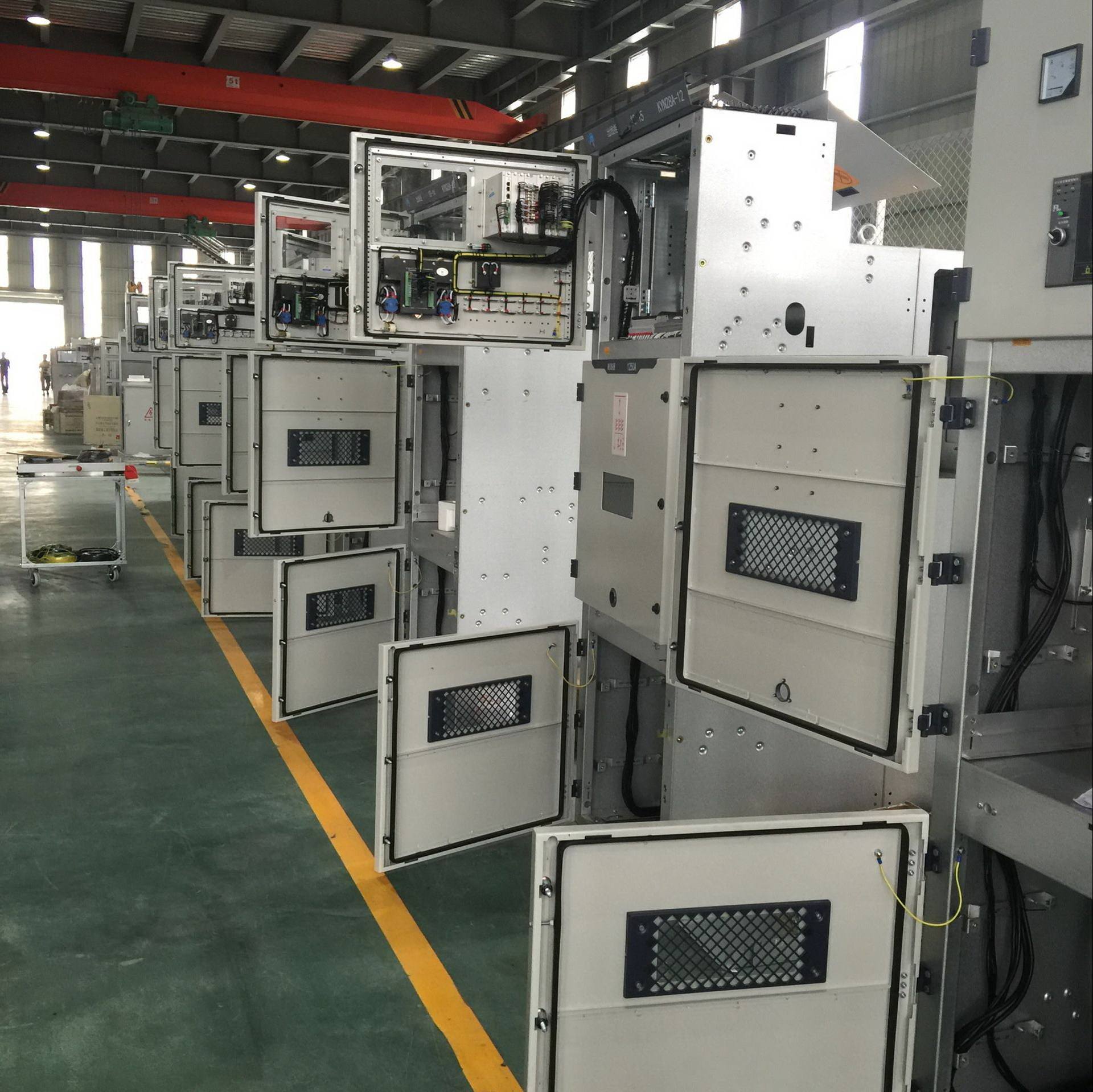

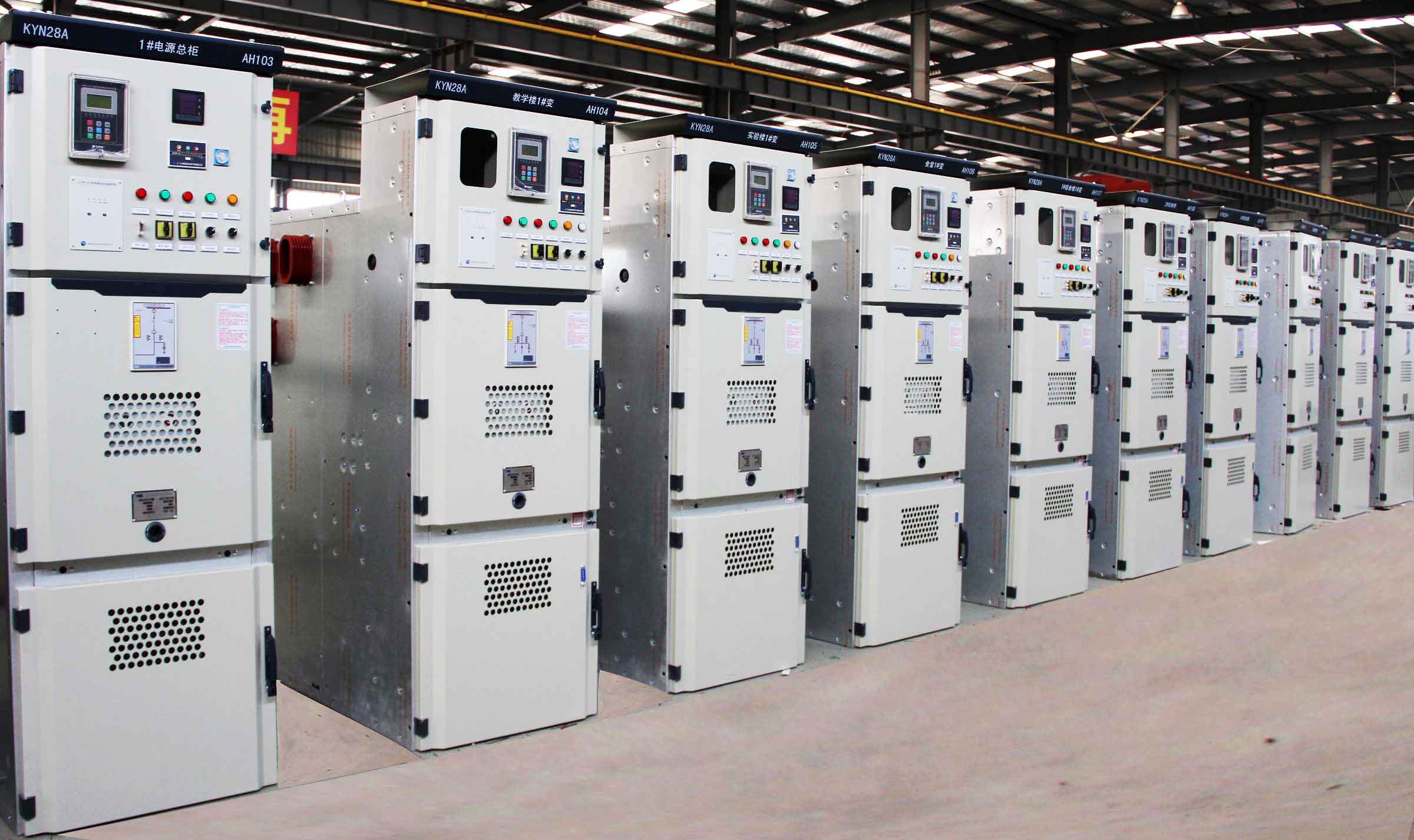

KYN28A-24铠装移开式交流金属封闭开关设备以下简称开关设备，适用于户内三相50/60Hz、额定电压24KV的电力系统中、主要应用于发电厂、变电所、工矿企业及高层建筑中，作为接受和分配电能并对电路实行控制、保护和监测。
KYN28A-24开关设备具有各种防止误操作的功能，包括防止带负荷移动手车，防止接地开关闭合位置合断路器、防止带电合接地开关和防止误入带电隔室等功能。KYN28-24开关设备配置性能优良的ZN73系列中置式高压交流真空断路器及固封式真空开关。开关设备二次回路配置先进可靠的控制保护元件；母线采用热缩绝缘材料或环氧涂覆的绝缘手段，优化电极形状，柜体结构紧凑。KYN28-24型开关设备是技术先进、性能稳定、结构合理、使用方便、安全可靠的配电设备。
型号及含义
K Y N 28A - 24 Z
| | | | | |________真空断路器
| | | | |_____________额定电压（KV)
| | | |_____________________设计序号
| | |____________________________户内
| |_________________________________移开式
|______________________________________金属铠装式
二、产品特点
1、简单有效的“五防”闭锁，防止误操作；
2、可配用VS1、VW1、VD4、3AH等真空断路器；
3、可配用电压互感器手车、隔离手车、熔断器手车等，相同用途的手车具有互换性；
4、柜体可靠墙安装、柜前维护，减少占地面积；
5、断路器室和电缆室可分别加装加热器，防止、凝露与腐蚀发生；
6、电缆室空间充裕、可连接多根电缆；
7、开关柜的外壳防护等级达到IP4X，各隔室防护等级为IP2X；
8、材质可选用镀锌板或敷铝锌板制作；
9、开关柜门采用静电喷塑，使其表面具有抗撞击、耐腐蚀、外形美观（颜色可由用户自定）
三、使用环境条件
1、环境温度：不高于+40℃，不低于-15℃。且24h内平均温度不超过+35℃；
2、温度条件如下：日相对湿度的平均值不超过95%；月相对湿度的平均值不超过90%；日水蒸气压力的平均值不超过2.2kpa；月水蒸气的平均值不超过1.8kpa；
3、海拔不超过1000m；
4、周围空气没有明显地收到尘埃、烟、腐蚀性或可燃性气体、蒸汽或盐雾的污染；
5、来自开关设备和控制设备外部的震动或地动是可以忽略的；
6、在二次系统中感应的电磁干扰的幅度值不超过1.6KV。
6、在二次系统中感应的电磁干扰的幅度值不超过1.6KV。
四、技术参数
|
序号 |
项 目 |
单位 |
技 术 参 数 |
|
|
1 |
额定电压 |
kV |
24 |
|
|
2 |
额定频率 |
Hz |
50 / 60 |
|
|
3 |
主母线额定电流 |
A |
630 1250 1600 2000 2500 3150 |
|
|
4 |
分支母线额定电流 |
A |
630 1250 1600 2000 2500 |
|
|
5 |
1min工频电压（有效值） |
相间、相对地 |
kV |
65 |
|
隔离断口 |
79 |
|||
|
雷电冲击电压（峰值） |
相间、相对地 |
kV |
125 |
|
|
隔离断口 |
145 |
|||
|
辅助控制回路1min工频耐受电压 |
V |
2000 |
||
|
6 |
额定短路开断电流 |
kA |
20 25 31.5 |
|
|
7 |
额定短路关合电流（峰值） |
kA |
50 63 80 |
|
|
8 |
额定短时耐受电流（4s） |
kA |
20 25 31.5 |
|
|
9 |
额定峰值耐受电流 |
kA |
50 63 80 |
|
|
10 |
辅助控制回路额定电压 |
V |
直流或交流110/220 |
|
|
12 |
防护等级 |
|
外壳IP4X 隔室间、断路器室打开时IP2X |
|
|
13 |
外形尺寸（宽×深×高） |
mm |
1000×1810×2450 |
|
|
14 |
重量（断路器柜） |
kg |
约1440 |
|
