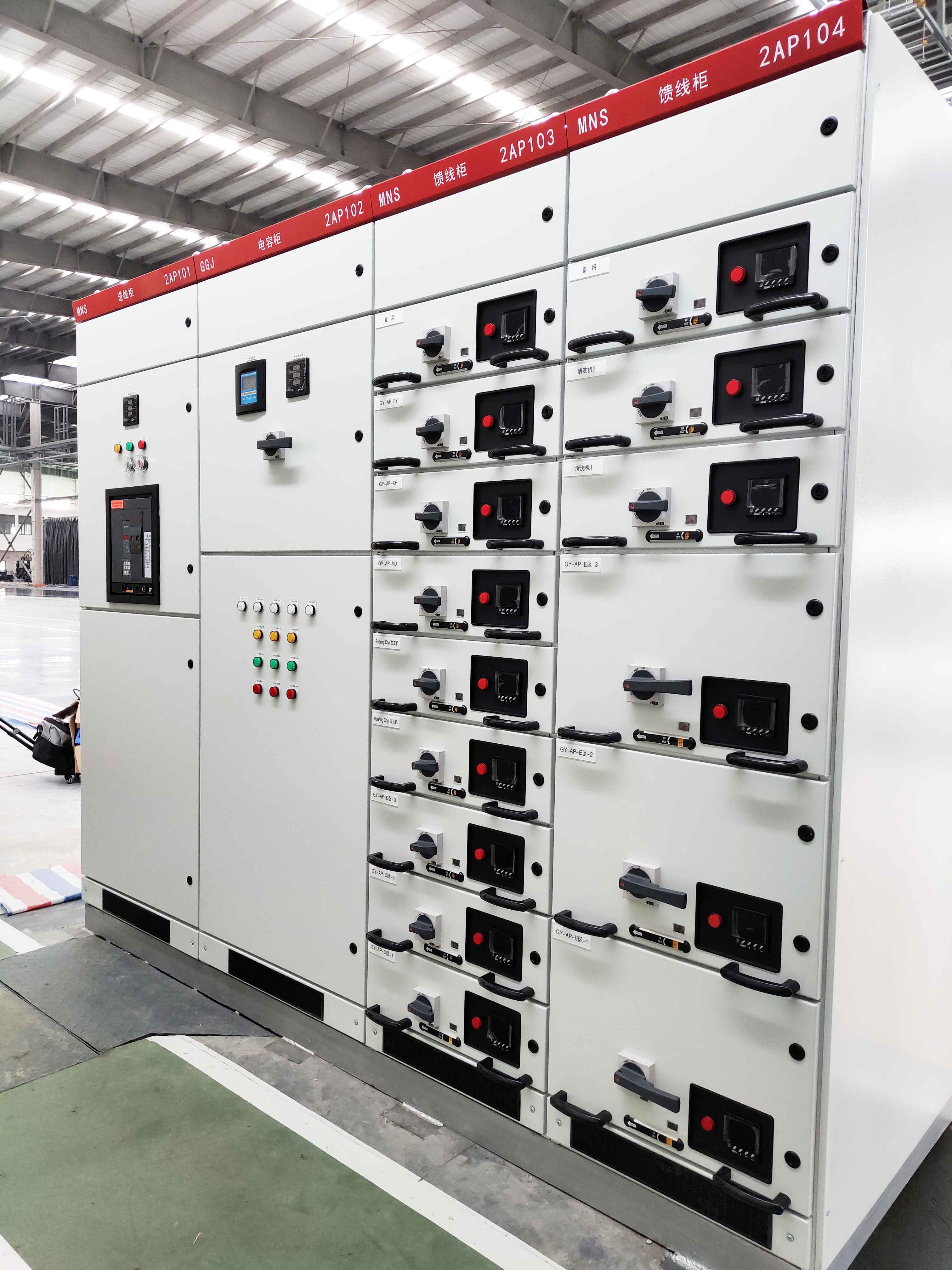

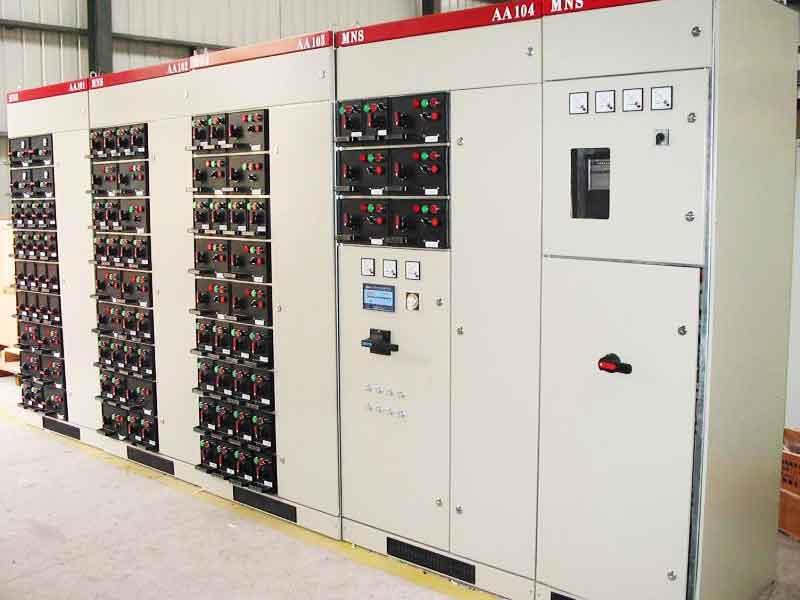

MNS型低压成套开关设备是一种模块化、多功能的低压配电柜,应用于电厂、石油化工、工矿企业及高层建筑等领域中所有需要高可靠性场合的低压配电、控制系统。
本开关柜由于引进了先进技术,并在其原有基础上加以技术改进,使其更符合我国国情。柜体采用模数的C型材通用连接件来组成各种得以满足各种需求的柜架结构,使其安全性能更可靠,同时加之将国外的功能板加以改型,以200mm为模数加以组合,使其更有利于PC柜与MCC混装柜体的设计需求,抽出单元与柜具有可靠的联锁装置,以防止在开关通电状态上带负荷拉闸,提高了其安全性,另外该柜体一般采用冷轧钢板进行钝化处理后组装而成,也可根据用户的不同需求采用敷铝锌钢板。
一、特点
1、设计紧凑:以较小的空间能容纳较多的功能单元。
2、结构通用性强,组装灵活,以25mm为模数的C型型材能满足各种结构型式、防护等级、使用环境的要求。
3、采用标准模块设计:分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元。用户可根据需要任意选用组装,以200余种零件可以组成不同方案的柜架结构和抽屉单元。
4、安全性好:大量采用高强度阻燃型工程塑料组件,有效加强防护安全性能。
5、技术性能高:主要参数达到国内先进水平。
6、抽屉分为1/4单元抽屉、1/2单元抽屉和全宽度抽屉(抽屉高度:6E8E12E16E24E,E=25mm),所有零部件采用模具一次成型,真正实现同规格抽屉100%互换
7、仪表板采用开启式空心结构,方便元器件安装、接线及检测,元器件安装空间增大,能满足96mmx96mm外形的数显表安装,还可以安装其它灯钮等元件,空心处用钢板制作,方便制造开孔;
8、柜体防护等级为IP4X。
二、MNS的含义
MNS
m:标准模式
n:低电压
s:开关配电装置
三、正常使用环境条件
1、室内安装;
2、环境空气温度不高于40,不低于-5,24小时内平均温度不高于35;
3、空气净化:在40的高环境温度下,相对湿度不得超过50%,在较低温度下允许有较高的湿度,如20时为90%,当温度变化时偶尔允许有少量冷凝。
4、标高不超过2000m;
5、污染等级为三级;
6、运输和储存过程中的温度为-25~55,短时间内(不超过24h)可达70。
7、如果设备中使用的某些电气部件和附件不符合上述条件,且使用条件不符合正常条件,制造商和用户应协商解决。
四、结构说明
1、新型手摇式推进机构应用于单元抽屉,分手操和电操两大类。为多圈省力推进方式,实现轻松、灵活、平稳推进与移出抽屉,三工位具有机械定位、显示,并带有位置声音提示功能,推进630A的三极、四极方案抽屉轻松灵活;合闸联锁具有再扣复位功能,推进机构原理与联锁机构为同行业先进技术。
2、新型小型手拉式推进机构应用于1/2、1/4抽屉单元,具有三位置锁定、显示、合闸联锁位置辅助电源功能,开关再扣复位功能;
3、抽屉新型推进联锁机构具有分离、试验、连接位置机械显示,电气接点与位置同步。
4、垂直通道:可选用半块功能板或铁制矩形通道,并能方便互换。
五、开关柜类型
1、动力中心柜(PC)可配国产的ME、DW15C等系列.也可配用国外品牌的F、MT等系列断路器。
2、电动机控制中心柜(MCC)由大小抽屉组装而成.各回路主开关采用高分断塑壳断路器或旋转式带熔断器的负荷开关。
3、功率因数自动补偿柜。
六、抽屉类型
有五种标准尺寸,都是以8E(200mm)高度为基准
1、8E/4:在8E高度空间组装4个抽屉单元。
2、8E/2:在8E高度空闻蛆装2个抽屉单元。
3、8E:在8E高度空间组装1个抽屉单元。
4、16E:在16E(400mm)高度空间装1个抽屉单元。
5、24E:在24E(600mm)高度空间装1个抽屉单元。
