产品简介 / PRODUCT INTRODUCTION

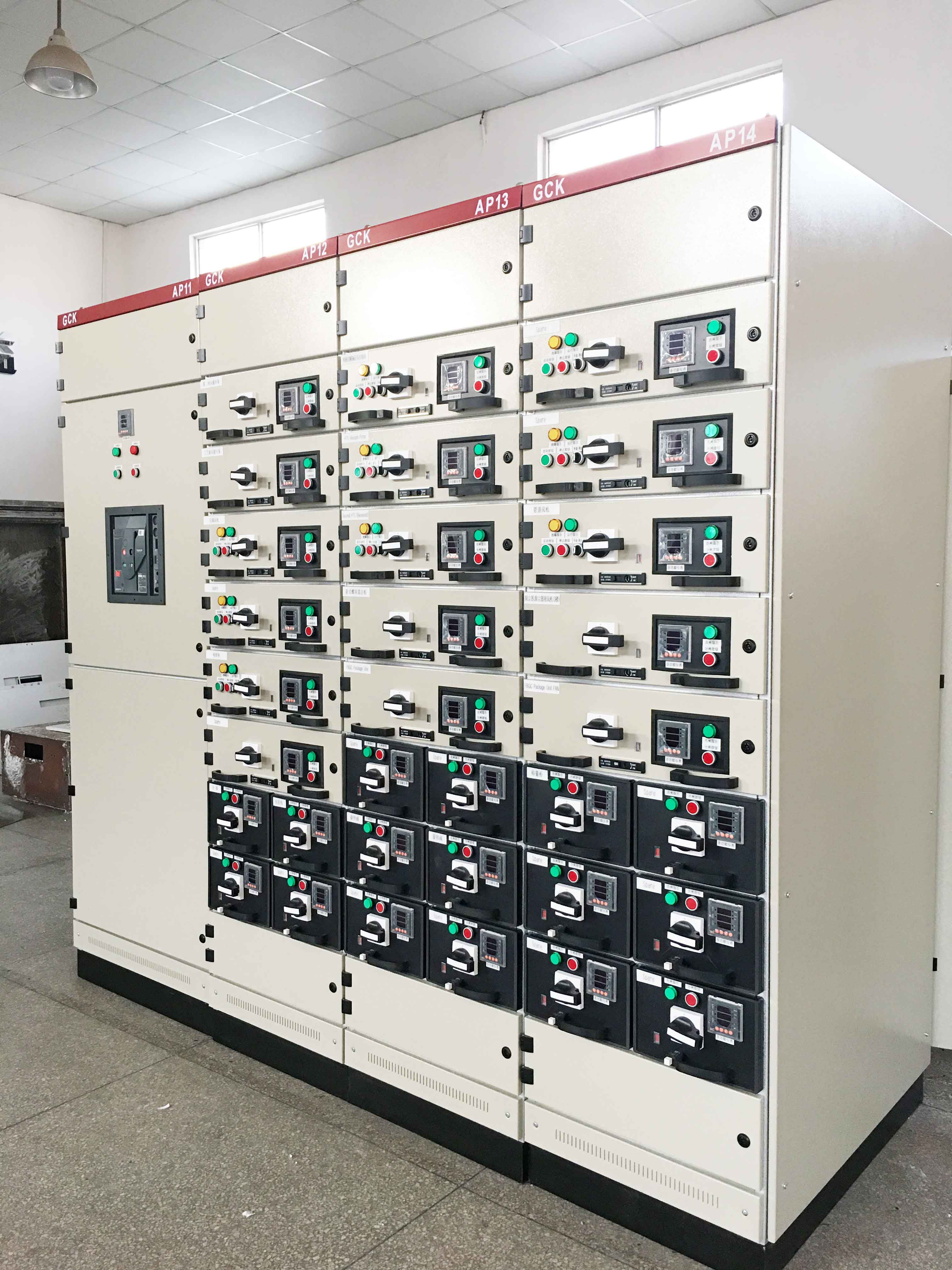

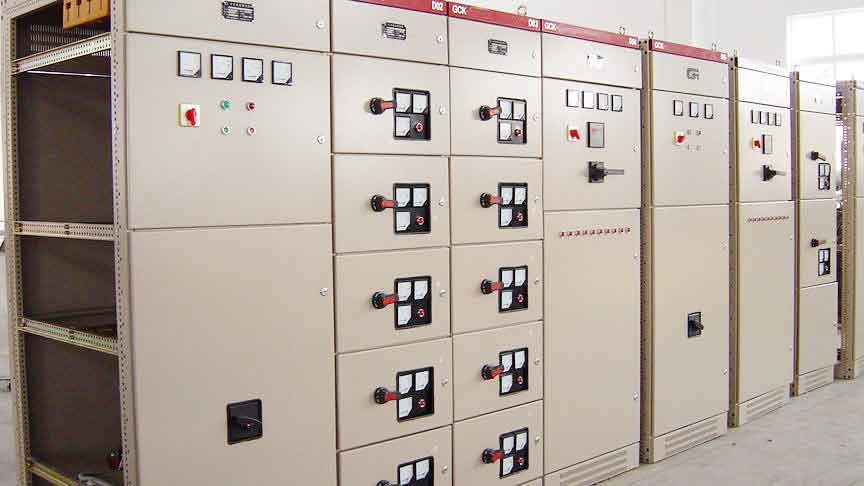

　　GCK低压抽出式开关柜由动力配电中心（PC）柜和电动机控制中心（MCC）二部分组成，适用于发电厂、变电站、工矿企业等电力用户作为交流50Hz最大工作电压至660V，最大工作电流至3150A的配电系统中，作为动力配电，电动机控制及照明等配电设备的电能转换分配控制之用。

　　一、主要特点

　　1、框架为组合式结构，基本骨架由C型钢材组装而成;

　　2、每一个柜体分隔为三个室，即水平母线室、抽屉小室、电缆室。各隔室之间用钢板或高强度阻燃塑料功能板相互隔开，上下层抽屉之间有带通风孔的金属板隔离，以有效防止开关元件因故障引起的飞弧或母线与其它线路短路造成的事故;

　　3、设计紧凑：以较小的空间容纳较多的功能单元;

　　4、结构件通用性强、组装灵活，以E=25mm为模数，结构及抽出式单元可以任意组合，以满足系统设计的需要;

　　5、抽屉采用双折边定位槽铆钉铆接工艺，同时双折边、铆钉工艺解决了板材毛刺、自攻螺丝尖伤手的缺陷;

　　6、抽屉分为1/4单元抽屉、1/2单元抽屉和全宽度抽屉（抽屉高度:6E8E12E16E24E，E=25mm），所有零部件采用模具一次成型，真正实现同规格抽屉100%互换。

　　7、仪表板采用开启式空心结构，方便元器件安装、接线及检测，元器件安装空间增大，能满足96mmx96mm外形的数显表安装，还可以安装其它灯钮等元件，空心处用钢板制作，方便制造开孔;

　　8、柜体防护等级为IP4X。

　　二、使用条件

　　1、周围空气温度不高干+40℃，不低于-15℃，且日平均温度不高于+35℃；

　　2、空气清洁，相对湿度在最高温度+40℃时，不超过50％；在较低温度时，允许有较高的湿度，例如：+20℃时为90％；允许由于温度变化可能会产生的凝露；

　　3、海拔高度不超过2000m；

　　4、设备应安装在无剧烈震动、无腐蚀，无有害气体、蒸汽、导电性或爆炸性尘埃场所。

　　5、设备安装时与垂直面的倾斜度不超过5％。

　　注:用户有特殊要求或上述使用条件不能满足时，应和制造厂协商解决内部结构

　　1、柜体由薄钢板冲压成形，采用以20mm为模数的标准化设计，结构零-件通用性强，机械强度高。

　　2、柜体上部为主母线室、前部为电器室、后部为电缆进出线室，各室间有钢板或绝缘板作隔离，以保证使用安全。

　　3、柜体结构零件的表面保护层有镀锌或静电粉末喷涂二种，色泽美观质量可靠。

　　4、机械联锁：MCC柜抽屉小室的门与断路器或隔离开关的操作手柄设有机械联锁，只有手柄在分断位置时门才能开启以保证安全，联锁机构带有解锁装置，操作电工必要时可藉解锁装置在通电情况下开启小室门，检视抽屉内部。

　　5、受电开关、联络开关及MCC柜的抽屉都具有三个位置：接通位置、试验位置及断开位置。

　　6、开关柜的顶部根据受电或联络需要可装母线桥，母线桥离柜顶高度及母线桥的长度可根据用户需要由制造厂设计配套供应。

　　三、内部结构

　　1、柜体由薄钢板冲压成形，采用以20mm为模数的标准化设计，结构零-件通用性强，机械强度高。

　　2、柜体上部为主母线室、前部为电器室、后部为电缆进出线室，各室间有钢板或绝缘板作隔离，以保证使用安全。

　　3、柜体结构零件的表面保护层有镀锌或静电粉末喷涂二种，色泽美观质量可靠。

　　5、受电开关、联络开关及MCC柜的抽屉都具有三个位置：接通位置、试验位置及断开位置。

　　6、开关柜的顶部根据受电或联络需要可装母线桥，母线桥离柜顶高度及母线桥的长度可根据用户需要由制造厂设计配套供应。
四、技术参数
