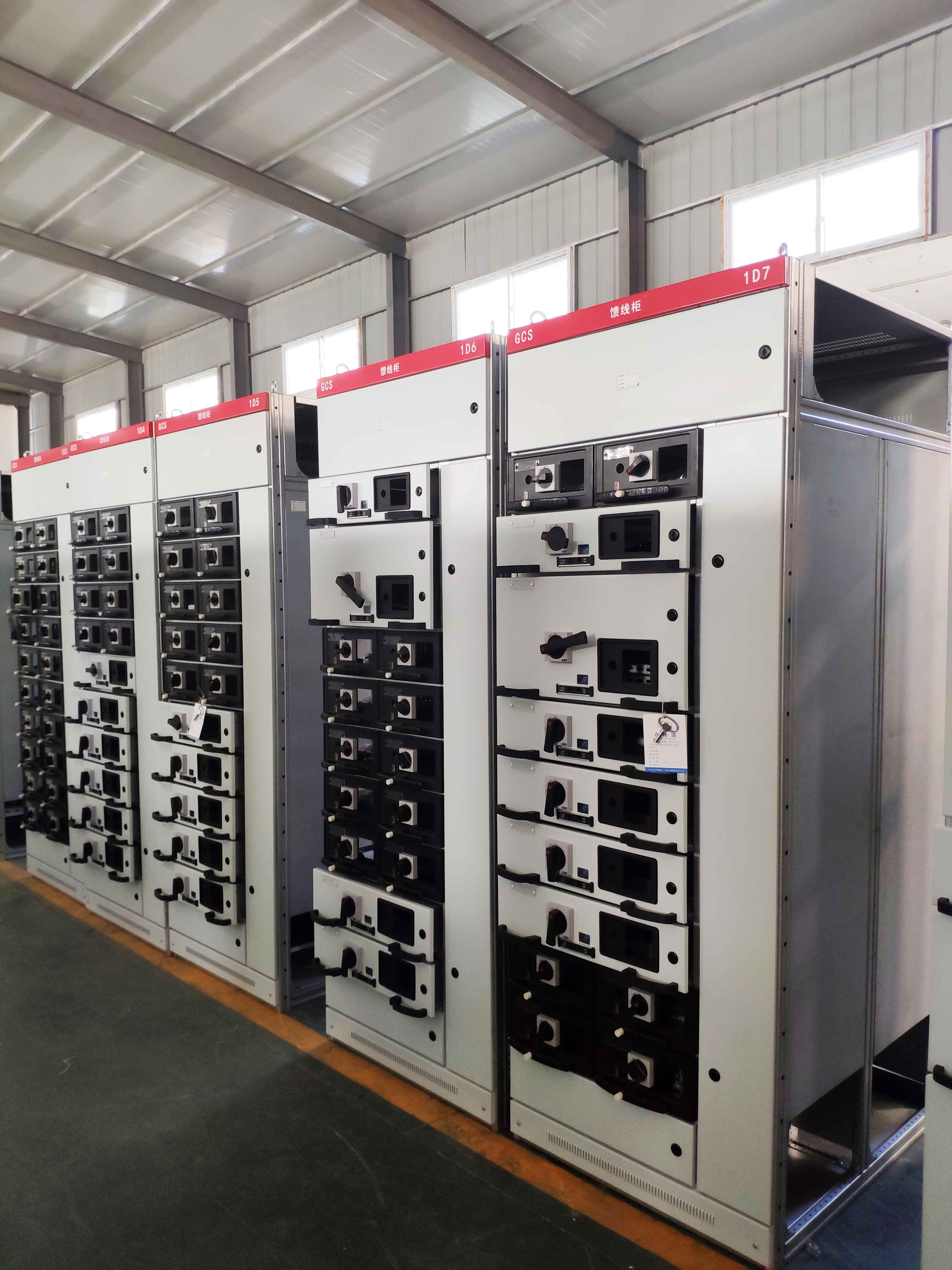

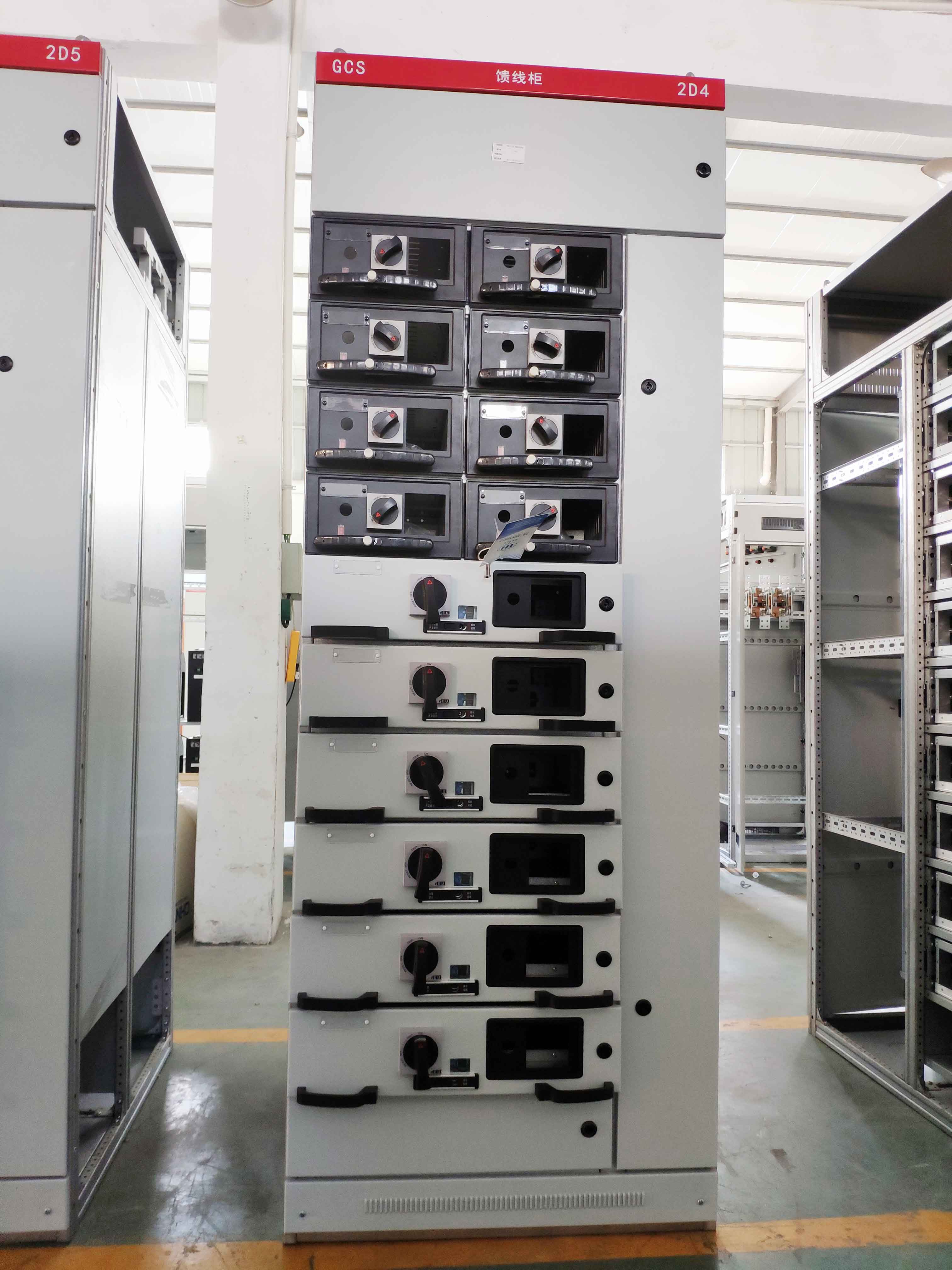

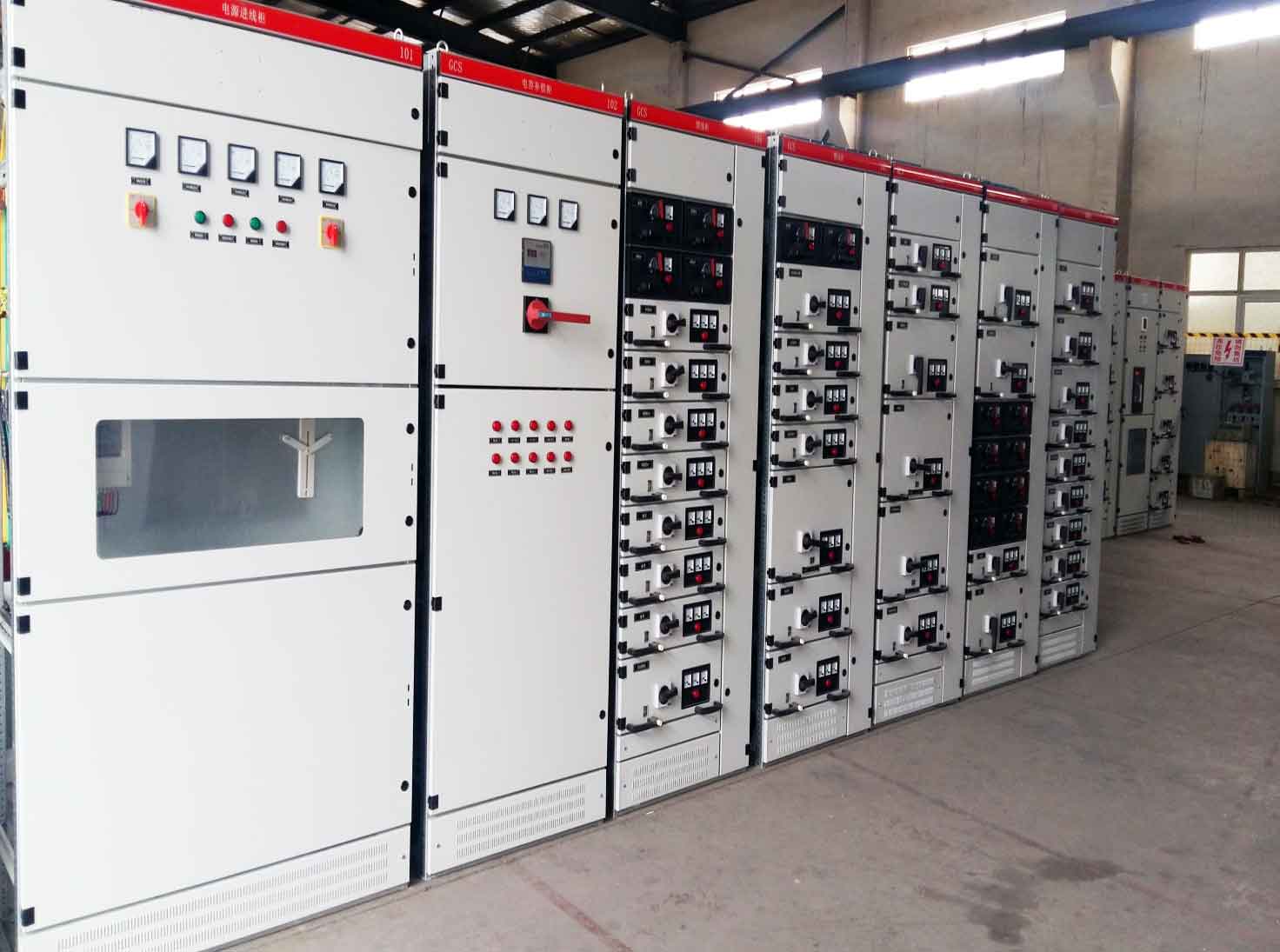

GCS型低压抽出式开关柜，适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50(60)Hz、额定工作电压为400V、660V，额定电流为5000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。
本产品符合GB7251.1-2005《低压成套开关设备和控制设备》, IEC60439-1《低压成套开关设备和控制设备》等标准的要求。
（1）、结构特点
GCK柜体采用封闭式结构，骨架用双翼型材和特制的联结件用紧固件组合而成，它至少具有一组水平母线并包括若干个抽出式控制单元或馈电单元。单元按上下重叠方式安置于柜体中，电能可以通过连接到水平母线的垂直母线或分支母线分配给每个功能单元。柜门、侧板、顶盖、后门、护板等外观可见部件均采用环氧粉末静电喷涂处理，涂层均匀美观耐腐蚀。内部隔板则采用电镀处理。利用隔板可将柜分成几个隔室(母线隔室，电缆隔室，单元隔室)，以满足下述要求：
a) 防止触及邻近功能单元的带电部件。
b) 限制事故电弧的扩大。
c) 防止外界物体从装置的一个隔室进到另一个隔室。
（2）、使用环境条件
1、周围空气温度不高于+40℃，不低于－5℃，并且24h内其平均气温不高于+35℃。
2、相对湿度在最高温度时不超过50%，在较低温度时允许有较高的相对湿度，例如+20℃时为90%，但应考虑到温度变化，有可能会偶然地产生适度凝露。
3、海拔高度不超过2000米
4、安装倾斜不超过5°。
5、没有粉尘，腐蚀性气体和雨水侵袭的户内。
（3）、装置特点：
提高转接件的热容量，较大幅度的降低由于转接件的温升到接插件、电缆头、间隔板带来的附加温升。 功能单元之间、隔离之间的分隔清晰、可靠，不因某一单元的故障而影响其他单元工作，使故障局限在最小范围。
母线平置式排列装置的东、热稳定性好，能承受80/176KA短路电流的冲击。 MCC柜单柜的回路数量多至22回路，充分考虑了大单机容量发电厂、石化系统等行业自动化电动门(机)群的需要。 装置与外部电缆的连接在电缆隔室中完成，电缆可以上下进出，零序电流互感器置电缆隔室内，使安装维修方便。 同一电源配电系统可以通过限流电抗器匹配限制短路电流，稳定母线电压在一定的数值，还可以部分降低对元器件短路强度的要求。
（4）、功能单元
a、抽屉层高的模数为160mm。分为1/2单元、1单元、1.5单元、2单元、3单元五个尺寸系列。单元回路额定电流800A及以下。
b、抽屉改变只在高度尺寸上变化，其宽度、深度尺寸不变。相同功能单元的抽屉具有良好的互换性。
c、每台MCC柜多能安装1 1个二单元的抽屉或22个1/2单元的抽屉。其中一单元以上抽屉采用多功能后板
d、抽屉进出线根据电流大小采用不同片数的同一规格片式结构的接插件。
e、抽屉面板具有分、合、试验、抽出等位置的标志。
（5）、内部结构：
产品由三个封闭的柜体构成，水平母采用TMY-T2系统有镀层的硬铜排，置于柜体后中部母线隔离室母线框内，单层布置；系统PE母排置于柜底下隔室，MCC柜垂直母线采用异型铜母线全封闭干母线室内；柜本主构架采用8MF型钢，其它装模数E=20mm，由各种典型部件拼装而成，采用喷塑作为表面防护涂层；各功能室由各隔室组成，相互严格分开，隔室主要分为功能单元室、母线室、电缆室。各功能单元相对独立，用镀锌金属板隔离。抽屉高度模数160mm，本机MCC柜，共有6个出线回路；装有3个模数2回；1个模数1回；2模数1回；1/2模数2回；面板具有分、合、试验、抽出等位置的明显标志，抽屉单元设有机械联锁装置。
（6）、技术参数
|
额定绝缘电压（V） |
600 V |
|---|---|
|
额定工作电压 （V） |
360、660 V |
|
水平母线额定工作电流 （A） |
630-5000 A |
|
垂直母线额定工作电流 （A） |
800-2000 A |
|
额定短时耐受电流/峰值 （KA/IS） |
50/105 |
|
水平母线 （KA） |
100/250 |
|
垂直母线 （KA） |
60/130-150 |
|
外壳防护等级 |
IP30、IP40 |
|
柜体外型尺寸（宽X深X高） |
600.800.1000.1200*600.800.1000*2200 |
