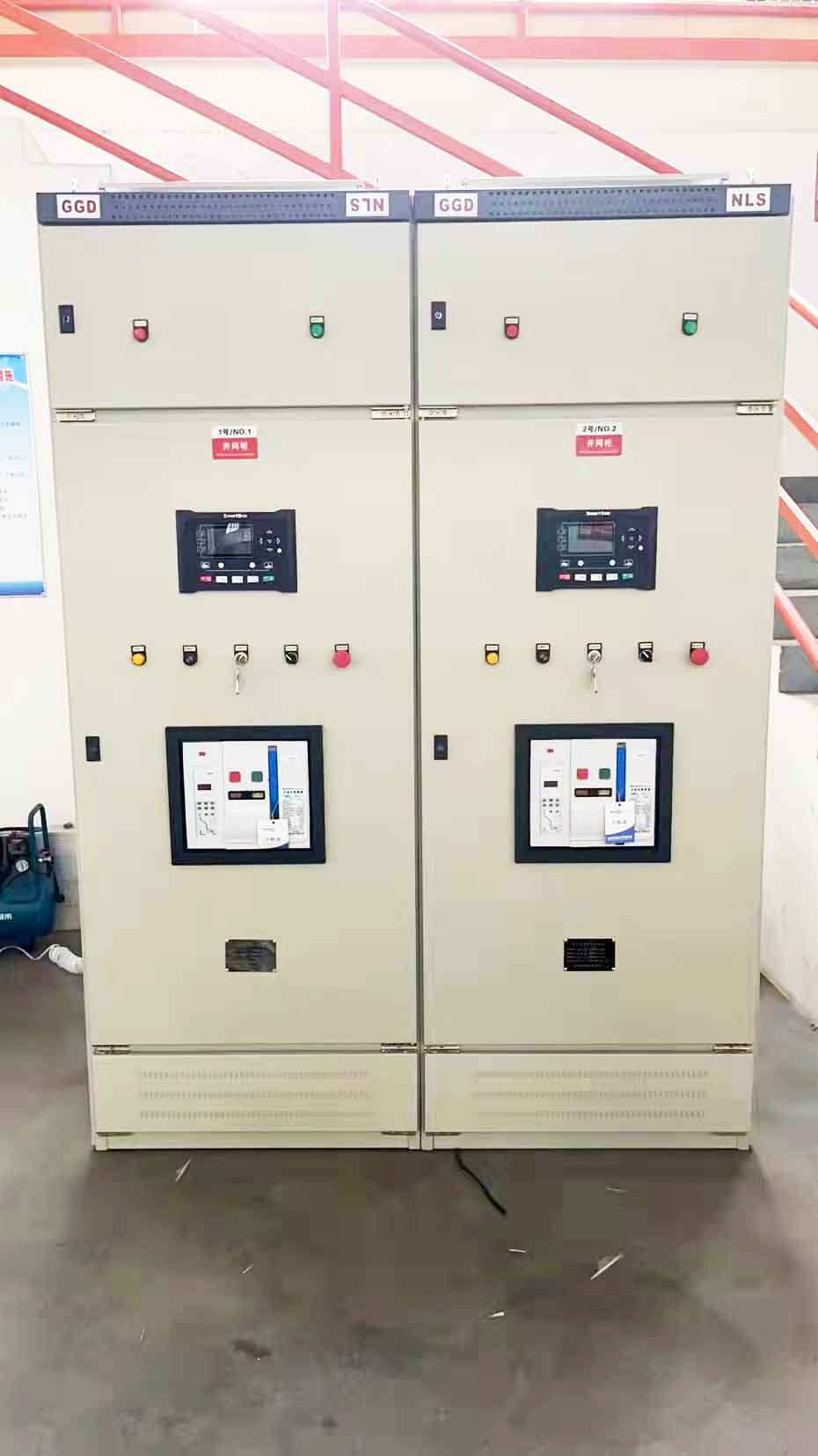

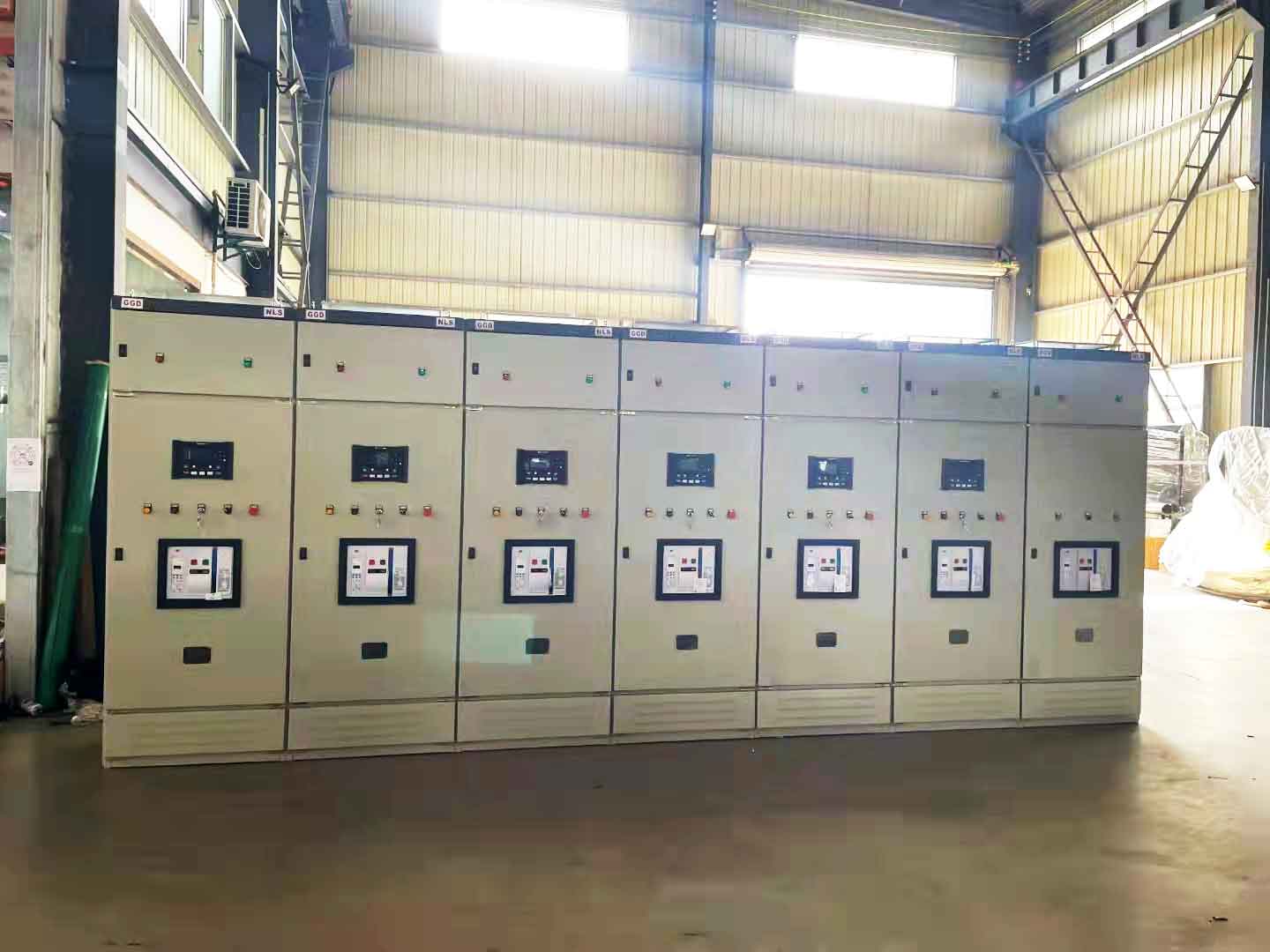

发电机并机柜

全国服务热线

15262278688

发电机并机柜

1、并机工作原理 并市电模式下,当市电停电时,市电开关自动跳闸,这时市电开关内送出一个市电失电信号和市电开关跳闸信号,同时到各台机组的控制器上,如果控制器处于自动状

在线咨询 全国热线
13625211000
产品简介 / PRODUCT INTRODUCTION
  1、并机工作原理
  并市电模式下,当市电停电时,市电开关自动跳闸,这时市电开关内送出一个市电失电信号和市电开关跳闸信号,同时到各台机组的控制器上,如果控制器处于自动状态时,控制器收到启动信号后,延时几秒钟后(0-30S可调)启动机组预供滑油系统,使机组预润滑,再延时几秒后(0-30S可调)启动机组,各机组运行正常后,电压、频率都一致。首先第一台机组自动合闸,另一台机组经过自动同步追踪系统自动追踪,同步合闸,并网运行,机组并网成功后,各机组通过自动负载分配器自动进行负载分配。当市电来电时,市电转换开关柜送出一个市电有电信号和市电开关合闸信号到各发电机控制器上,各发电机便分闸延时停机,从而实现自动开机、自动并网、自动卸载停机。
  并机模式下,如果控制器处于自动状态下,控制器收到启动信号后,各台机组启动,首先第一台机组自动合闸,当此机组正常运行后,另一台机组自动根据母排电参数进行追踪同步合闸。并机后,各机组通过自动负荷分配器自动进行负载分配及无功分配。启动信号消失后,机组自动卸载停机。
  2、并机功能简述
  众智控制器是为在备用和并联模式下单台和多台发电机组工作的综合控制器。模块构造允许升级到不同的复杂水平,以便为各种各样的顾客应用程序提供最好的解决方案。模块可选择多种操作模式,可以满足单、多机并网、多机并机、多机负荷调峰、单机备用等要求。
  并机柜具有齐全的保护功能:过电压、欠电压、过电流、短路保护、漏电保护、过频率、低频率保护、相序保护、蓄电池过、欠压保护、逆功保护等。保护参数可以通过模块设定达到用户的各方面要求。
  并机柜具有开放的通讯接口,支持RS485、CAN总线及MODUS通讯协议。用户可以通过众智自带的软件加上相应的通讯硬件或是自编上位软件对发电机系统进行远程监控。
  3、并机满足条件及介绍

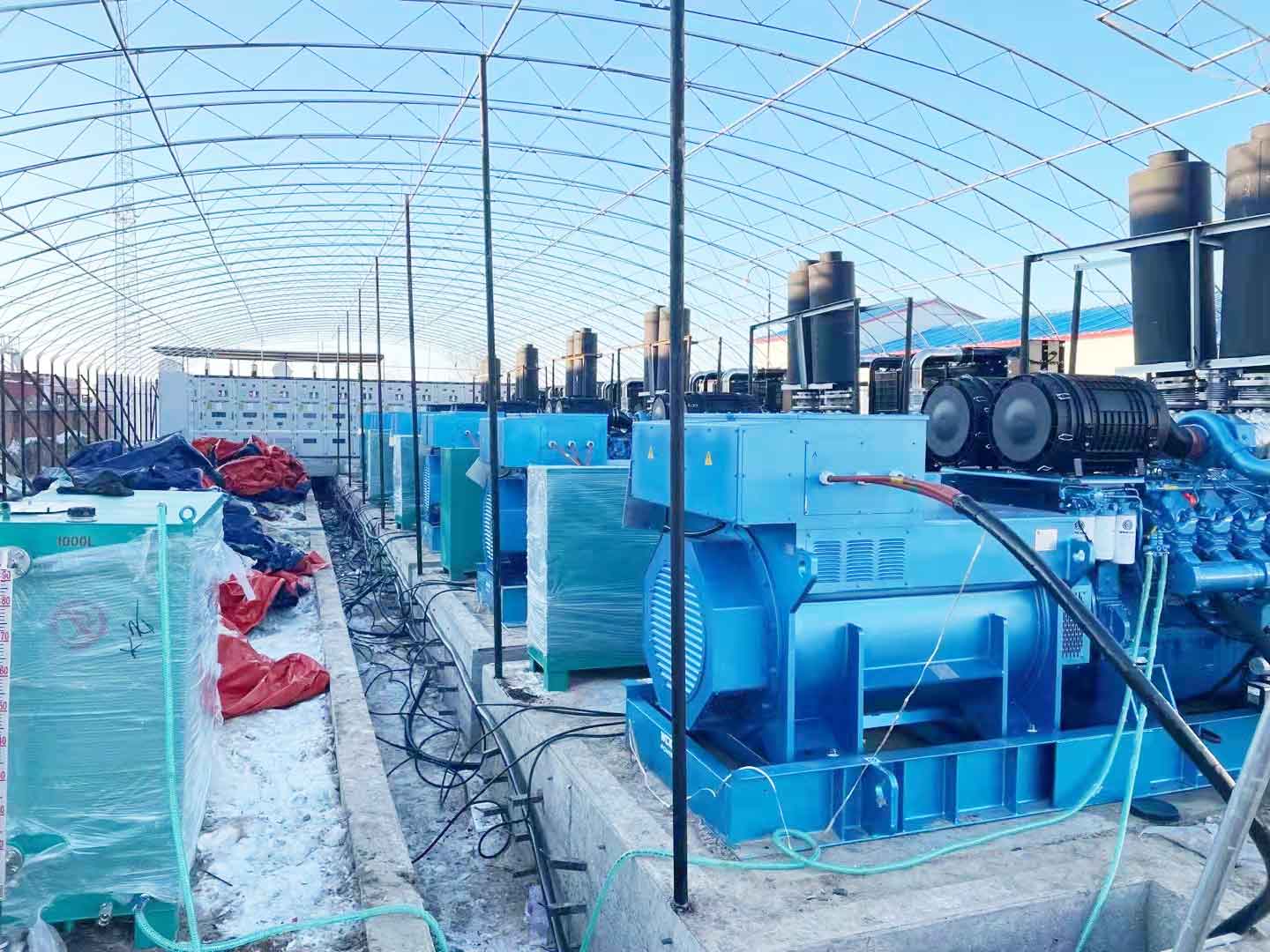

  当两台及以上发电机组联合在一起向负荷供电时,或者当一台或多台发电机组联合在一起向电网供电时,需要加装发电机并机/并网柜,系统才能达到联合供电的要求,使发电机正常工作。
  并机/并网柜系统主要由开关柜、综合保护器、并机控制系统等组成,根据不同的用途,大致分为如下几类:
  1、发电机组作为主用。(没有电网,或一直发电)
  a、并电网发电b、向某些范围设备和生活供电
  2、发电机组作为备用。(当市电停电时使用)
  a、一般工厂备用b、楼宇备用c、特殊场合备用(如电厂医院,生物,通讯等)
  不同的用途,配置也相应的有些改变。客户可以参看说明书,根据需要选择。
  并机需要满足如下基本条件:
  1、电压相等
  2、频率相等
  3、相序一致
  4、相位相等
  5、输出特性相等
  只有满足以上五个基本条件才可以并机。
  4、发电机并机柜性能
  A:自动控制并机:手动启动其中一台送电机,(必要时,也可以两台同时启动,并机后再送电)当这台机满载时,下一台自动启动并机送电,功率自动平分、当负载下降后,发电机可自动退出其中一台停机,经过30秒冷却运行后自动停机,恢复到自动待机备用状态。由其中一台送电。
  B:人工选择控制:即可以人为在并柜上操作启动发电机,可用自动和手动并机、开机台数可以由人工控制、也可以负载大小控制。
  C:保护功能:过电流保护、反功率保护、自动跟踪同步,准同期合闸并机保护。
  5、自动并机柜的功能与使用
  自动并机:当机组启动成功后,送电至并机柜,需并机时,由同步器检测信号,作用电调,将待并机组的频率和相位自动调节与母线一致,发出并机信号,作用空气开关合闸、并机。
  1.自动分配负荷:
  当2台及以上机组并机完毕后,机组开始带负荷运行,负荷分配器将作用电调,根据机组的功率,按比例分配负荷。
  2.调峰:(备选项)
  当2台及以上机并联运行,在负荷变化时,可根据负荷率的大小,增减运行机组的台数。一般当负荷率低于35%时,将解列机组,负荷率高于80%时将启动,并列机组,以使机组运行在最经济的状态。此种功能要求发电机组有自启动功能,才能完成。
  3.保护功能:A:同步保护;B:逆功率保护;C:过电流和短路保护(由保护器完成);D:过压、欠压保护(备选)
